修复共振器并转换尾饰管

导入排气管几何后，可以使用 3D-CAD 中的工具将共振器部件转换为实体。然后，创建两个坐标系，并使用转换操作将尾饰管移至其原始位置。

  1. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后将投影模式设为平行。
  2. 在 3D-CAD 视图场景顶部的工具栏中，单击 （模型可见性），然后激活所有边选项。此外，将 （颜色模式）更改为 （灰色）。

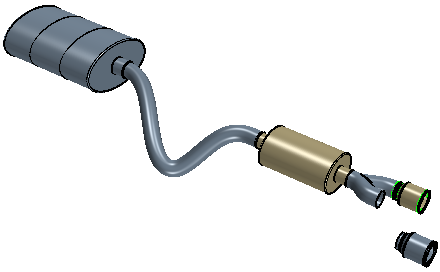

    下图显示了以棕色显示的两个部件，表示二者为片体。

在修复这些部件之前，建议检查体的有效性。要运行有效性检查：
  1. 在 3D-CAD 树的顶部，右键单击排气管节点，然后选择 （检查有效性）。
    输出窗口中随即显示包含有效性检查结果的消息。
    All bodies of model are valid.
  2. 要将共振器部件转换为实体：
    1. 在体组节点下，右键单击共振器节点，然后选择缝合。
    2. 在缝合片体面板中，单击确定。
    执行该操作后，共振器部件将在图形窗口中变为灰色。灰色表示部件现在是实体。
在本教程中，某一尾饰管错位。要将该部件移回其在尾管一个分支末端的原始位置，必须创建两个坐标系，然后使用转换操作进行移动。

要将尾饰管移至其原始位置：

  1. 首先，为目标位置创建坐标系：

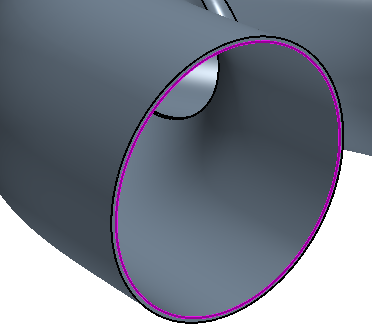

    1. 在尾管的开放分支上查找中心点。为此，在图形窗口中，选择尾管开放分支的内边（圆），单击鼠标右键，然后选择参考几何 > 基于实体中心的点。


    2. 在基于实体中心的点面板中，单击确定。
    3. 创建穿过尾管开放分支末端的参考平面，其 Z 轴指向尾管。为此，选择与之前相同的边，单击鼠标右键，然后选择参考几何 > 曲线平面。
    4. 在曲线平面中，将类型设为拟合平面，然后单击确定。
    5. 在 3D-CAD 树中，右键单击特征节点，然后选择参考几何 > 创建坐标系 > 基于点和平面。
    6. 在基于点和面的坐标系中，将点设为点 1，平面设为平面 1。单击确定。
    7. 将该节点重命名为目标坐标系。
  2. 为尾饰管的初始位置创建坐标系：

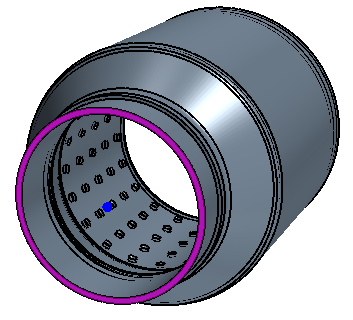

    1. 选择尾饰管的内边，如下图所示。


    2. 右键单击该内边，然后选择参考几何 > 基于实体中心的点。在基于实体中心的点面板中，单击确定。
    3. 选择尾饰管内端上的面。


    4. 右键单击该面，然后选择参考几何 > 基于点和面的坐标系。
    5. 在基于点和面的坐标系面板中，将点设为点 2，保留平面选择，然后单击确定。
    6. 将该节点重命名为尾饰管初始坐标系。
  3. 要实施尾饰管的位置更改：
    1. 在体组节点下，右键单击尾饰管 2 体，然后选择转换 > 坐标系。
    2. 在根据坐标系转换体面板中，设置以下属性：
      属性 坐标系源
      从 尾饰管初始坐标系
      至 目标坐标系
    3. 单击确定。

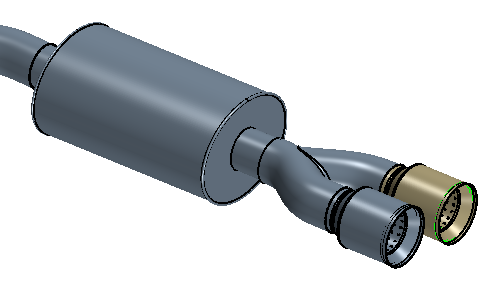

尾饰管必须沿目标坐标系的 Z 轴在尾管内移动少许。
  1. 要移动尾饰管：
    1. 在体组节点下，右键单击尾饰管 2，然后选择转换 > 平移。
    2. 在平移体面板的平移定义中，将坐标系源设为将目标坐标系用作其参考坐标系。
    3. 此外，在该面板中，将平移矢量设为 [0.0, 0.0, 0.005] m m m。
    4. 单击确定。
  2. 在特征节点下，同时选择点 1、平面 1、目标坐标系、点 2 和尾饰管初始坐标系节点，单击鼠标右键，然后选择隐藏。


使用 3D-CAD 可以将特征分组到一起，从而在模拟树中组织这些特征。要对特征进行分组，执行以下操作：
  1. 在特征节点中，同时选择从缝合片体 1 到转换体 1 的多个特征，单击鼠标右键，然后选择分组。
  2. 将特征组重命名为共振器和尾饰管修复。
  3. 保存模拟。
