导入几何

您以 Parasolid 格式从 CAD 几何启动模拟设置。

由于单元网格数量非常大，且求解器需要运行很长时间，需至少采用 8 核处理器并行启动 Simcenter STAR-CCM+ In-cylinder。
要启动 Simcenter STAR-CCM+ In-cylinder：
  1. 启动 Simcenter STAR-CCM+ 并单击文件 > 新建...以创建新模拟。
  2. 在创建文件对话框内，选择适当的并行选项，并将计算进程数值至少设置为 8。
    如需了解并行选项的更多信息，请参阅进程选项。
  3. 单击确定。
  4. 在 Simcenter STAR-CCM+ 工具栏上，单击 （打开 Simcenter STAR-CCM+ In-Cylinder）。
    Simcenter STAR-CCM+ In-cylinder 选项卡在 Simcenter STAR-CCM+ 中打开。
  5. 选择文件 > 另存为...，然后以 GasolineEngineMotored.sim 作为名称来保存模拟。
要导入几何：
  1. 右键单击几何节点，然后选择导入 CAD 模型。
  2. 在打开对话框中，导航至已下载教程文件所在的 inCylinder 文件夹。
  3. 选择 inCylinder_GasolineEngineTutorial_Geometry.x_b，然后单击打开。
    共导入 5 个零部件：
    • engine-fluid（发动机-流体）
    • exhaust-valve 1（排气-阀门 1）
    • exhaust-valve 2（排气-阀门 2）
    • intake-valve 1（进气-阀门 1）
    • intake-valve 2（进气-阀门 2）

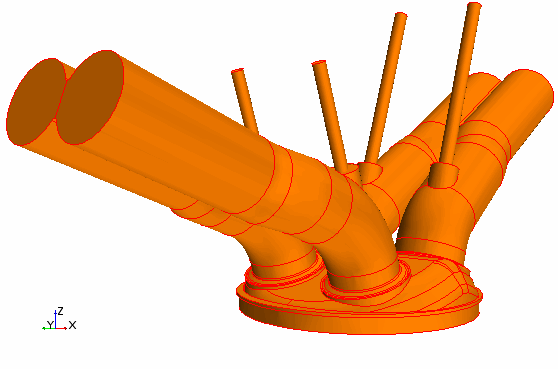

  4. 在图形窗口，定位零部件，以获得与以下显示的视图类似的视图。


    有关如何更改图形窗口中的视图内容，请参阅鼠标配置和更改视图。
  5. 保存模拟 。
