定义操作条件和时间步大小

在这里，您将设置模拟开始的曲柄角度以及分析的持续时间。您需要启用自动时间步控制，它根据预设阀门升程阈值调整时间步长。

要设置起始曲柄角度和分析的持续时间：
  1. 右键单击操作条件节点，然后选择编辑。
  2. 在操作条件组合框中，设置以下属性：
    属性 设置
    起始角 300.0 degCA
    Duration(持续时间) 420.0 degCA
    一般情况下，对多个发动机循环运行分析，以减小初始条件对最终结果的影响。如果您的处理时间有限，建议您从进气阀打开之前的一些曲柄角度开始分析 - 例如在 300 deg 曲柄角度。在这个阶段，您可假定与进气和燃烧阶段相比，气缸内流体相对稳定。
  3. 单击应用，然后单击关闭。

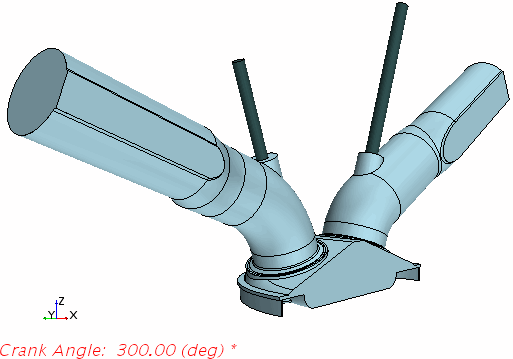

图形窗口仍显示在 TDC 位置的发动机几何。但在左下角，红色带星号的文本指出，所显示的已导入几何不再代表 300 deg 曲柄角度的设置。


要设置自动时间步控制：

  1. 右键单击求解器节点，然后选择编辑。
    编辑对话框将显示默认时间步设置、求解器设置、自动保存设置和壁面处理。
  2. 在时间步长设置组合框中，激活自动。
  3. 单击应用，然后单击关闭。
  4. 保存模拟 。
