创建半个发动机模型
要降低网格单元数量和计算成本，可创建半个模型。
- 右键单击发动机节点并选择创建气缸和阀。
-
在发动机对称组合框中，激话半个模型并单击确定。
Simcenter STAR-CCM+ In-cylinder 在对称平面 + 边创建三个发动机零部件：
- 气缸
- 排气阀 1
- 进气阀 1
这些发动机零部件允许您设置发动机组件的物理，例如初始和边界条件或运动。

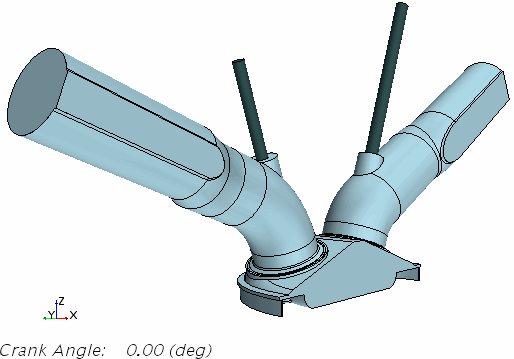

图形窗口将会更新，以显示半个模型：
Simcenter STAR-CCM+ In-cylinder 自动在对称平面应用对称条件。
-
保存模拟
。
