设置初始条件

您可以使用表格指定气缸和端口的初始条件。一个表格将绝对压力和温度描述为曲轴角度的函数。Simcenter STAR-CCM+ In-cylinder 使用数据点之间的线性插值来计算指定起始角（300 度曲柄角度）处的初始值。

对于气缸，您导入从实验结果派生的表。对于端口，由于没有实验结果可用，您可以分别使用入口和出口边界条件来逼近初始条件。

要设置气缸的初始条件：
  1. 右键单击发动机 > 气缸节点，然后选择编辑。
  2. 在编辑对话框的初始条件选项卡中，点击气缸。
  3. 在气缸组合框中，使用表格数据设置初始压力：
    1. 在文件下拉菜单旁边，点击导入。
    2. 在导入表对话框中，导航至已下载教程文件的 inCylinder 文件夹。
    3. 选择 cylinder.csv，并单击打开。
      在图形窗口中，打开了一个绘图，将气缸的绝对压力显示为曲轴角度的函数。自动分配正确的表列和压力单位。
  4. 设置初始温度：
    1. 从文件下拉菜单中，选择先前导入的文件气缸。
    2. 设置以下表格属性：
      属性 设置
      温度列 T_K
      温度单位 K

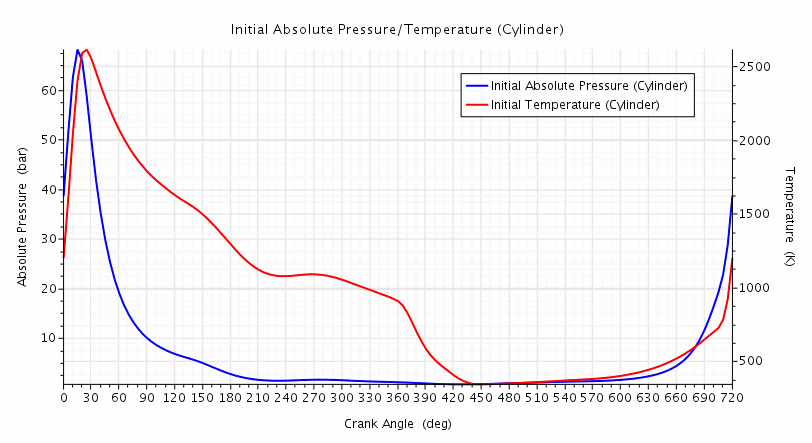

    气缸的初始条件现已完成。图形窗口中的绘图显示了气缸的绝对压力和温度曲线：


  5. 要确定 Simcenter STAR-CCM+ In-cylinder 用于初始化的绝对压力和温度值，将光标悬停在相应曲线上并在 300 度曲柄角度处停止。
    坐标将显示在指针旁边。初始绝对压力值为 1.46769 bar，初始温度值为 1052.57 K。
  6. 单击气缸以最小化组合框。
要设置端口的初始条件：
  1. 使用所述的气缸相同的步骤（步骤 2 - 5），设置初始条件：
    • 进气端口 1，使用文件 intakePort1_Inlet.csv
    • 排气端口 1，使用 exhaustPort1_Outlet.csv

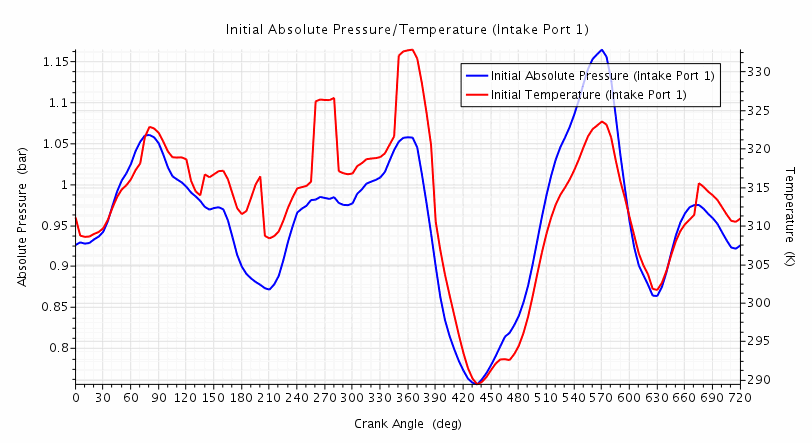

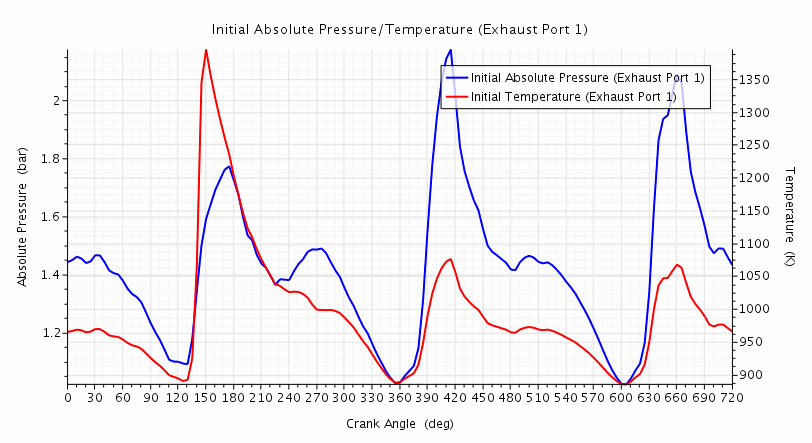

    下图显示绝对压力和温度曲线：


    在 300 度曲轴角度，进气端口压力值为 0.97650 bar。温度值是 316.772 K。



    对于排气端口，初始绝对压力值为 1.35256 bar，初始温度值为 986.679 K。

  2. 单击应用。
  3. 保存模拟 。
