曲线拟合非线性模型参数

现在您可以使用实验性单轴向拉伸粘度与时间曲线来拟合非线性模型参数 Q 、 1 / ϵ 和 α 。为了获得松弛时间的初始值，您反转测量单轴向拉伸粘度与时间曲线时的延伸率。

要曲线拟合非线性模型参数：

  1. 右键单击材料校准节点，然后选择拟合工具...。
  2. 禁用参数列表中的所有参数。
  3. 选择拉伸粘度表窗格上的记录图形选项卡。
  4. 找到对曲线形状影响最大的粘弹性模态：
    1. 反转延伸率 ϵ ˙ = 1000 /s 的值。得出松弛时间的第一个估计值 λ ≈ 1 / ϵ ˙ = 0.001 s。
    2. 搜索最接近 0.001 秒的 Lambda 的值。在这种情况下，它是粘弹性模态 3。
    3. 启用模态 3 的非线性参数 α、Q 和 1/eps。
    4. 为非线性参数输入合理的初始值、最小和最大值：
      参数 材料属性 值 最小值 最大值
      Alpha 粘弹性模式 3 0.01 0 0.1
      Q 粘弹性模式 3 10 1 100
      1/eps 粘弹性模式 3 10 1 100

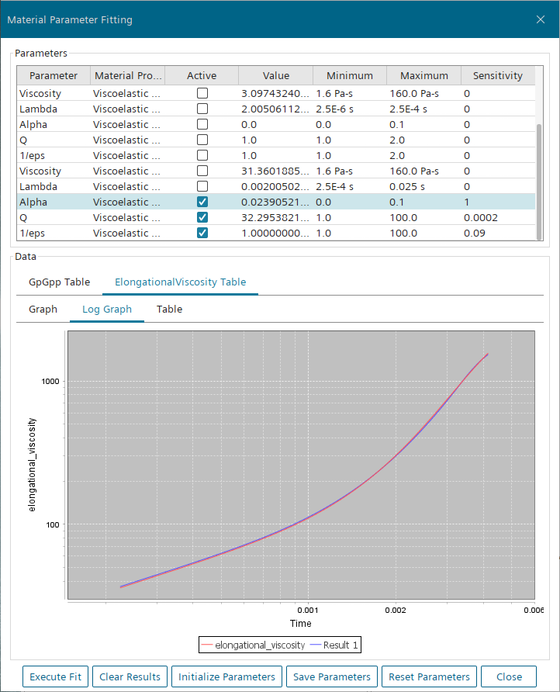

    5. 单击执行适配。


      请注意，结果 1 拟合曲线与拉伸_粘度曲线非常接近。
  5. 单击保存参数。
  6. 单击关闭。
  7. 检查聚合物 > 材料属性 > 粘弹性模态 n > 扩展的 PomPom 下的值，并注意初始值的变化。
  8. 保存模拟。
