为三种模式曲线拟合线性粘弹性模型参数

为其再添加两个粘弹性模式，并输入参数。这改进了与实验数据的拟合，但增加模式需要付出计算成本。

一般来说，要在多模式情况下找到松弛时间的初始值，可用前一节中指定的模式为主模式，然后为其他两种模式指定十倍和十分之一的松弛时间值。对于聚合物粘度的初始值，为所有三种模式使用与前面相同的值。

要为三种模态的线性模型参数进行曲线拟合：

  1. 选择连续体 > 扩展的 PomPom > 模型 > 粘弹性模型节点，然后将模态数设为 3。
  2. 右键单击材料校准节点，然后选择拟合工具...。
  3. 输入粘弹性模态 1、2 和 3 的粘度和 Lambda 值。对于粘度，请使用与前一节中的模式 1 相同的值。对于 Lambda，将模式 2 设置为模式 1 的十分之一，将模式 3 设置为模式 1 的十倍，如下所示：
    参数 材料属性 值 最小值 最大值
    粘度 粘弹性模式 1 16 Pa-s 1.6 Pa-s 160 Pa-s
    Lambda 粘弹性模式 1 0.00025 s 0.000025 s 0.0025 s
    粘度 粘弹性模式 2 16 Pas 1.6 Pas 160 Pas
    Lambda 粘弹性模式 2 0.000025 s 0.0000025 s 0.00025 s
    粘度 粘弹性模式 3 16 Pas 1.6 Pas 160 Pas
    Lambda 粘弹性模式 3 0.0025 s 0.00025 s 0.025 s
  4. 用聚合物粘度开始多模式曲线拟合。激活粘度的曲线拟合，一次一种模式，从最小的松弛时间开始。则顺序为 2、1、3。在添加模式和重新计算结果时，请注意每个周期结果如何更接近输入数据。
    参数 材料属性 操作
    粘度 粘弹性模式 2 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。
    粘度 粘弹性模式 1 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。
    粘度 粘弹性模式 3 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。
  5. 当粘度保持活动状态时，按 2、1、3 的顺序，为 λ 激活曲线拟合，一次一种模态。注意结果继续接近输入数据。
    参数 材料属性 操作
    Lambda 粘弹性模式 2 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。
    Lambda 粘弹性模式 1 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。
    Lambda 粘弹性模式 3 单击活动，然后单击执行适配。

    记下结果曲线，然后单击清除结果。

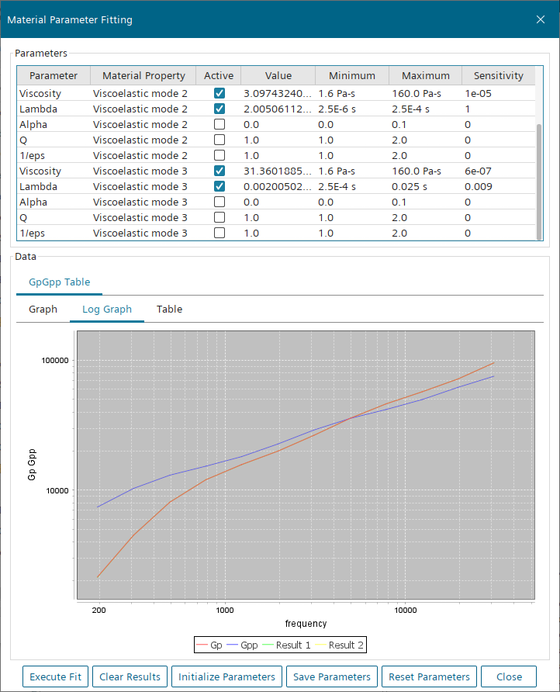

    最终结果：


  6. 单击关闭。
  7. 保存模拟。
