更改攻角

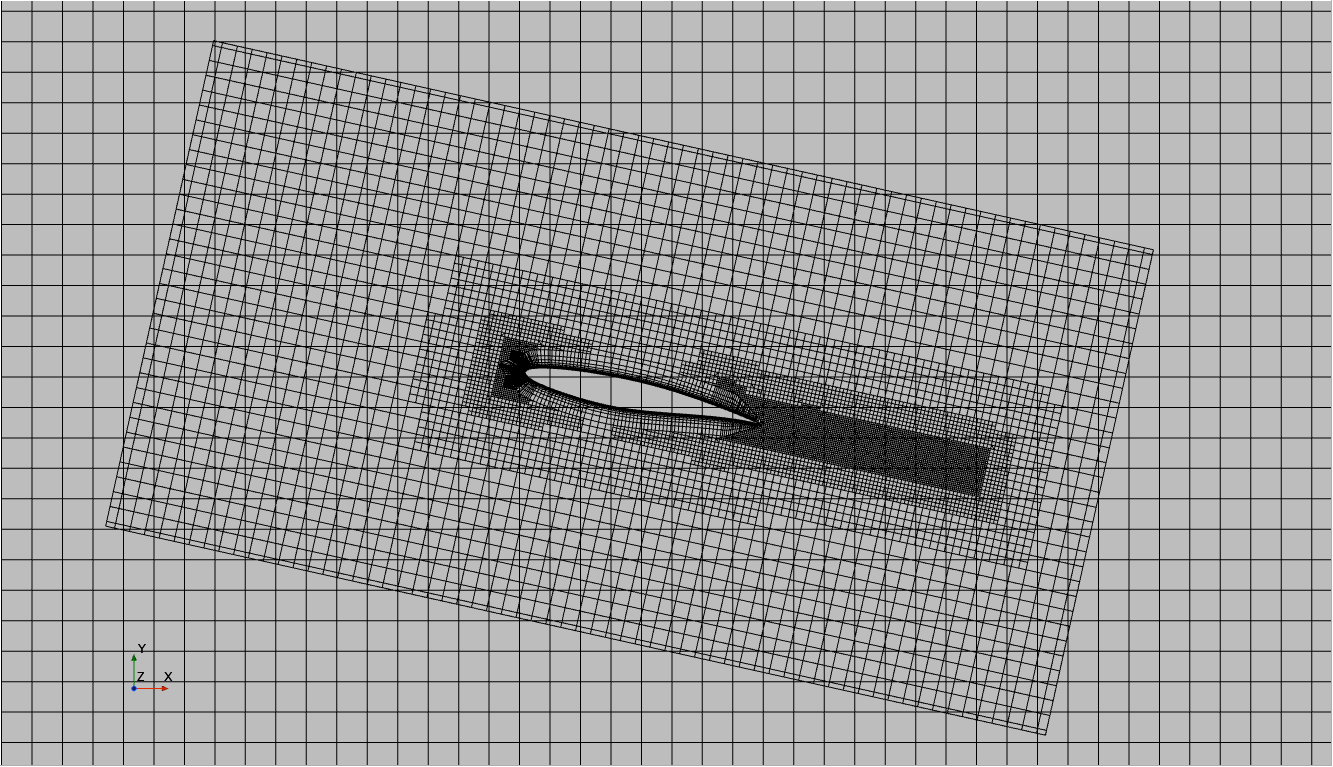

旋转重叠网格。

使用重叠网格的一个优点是可以变换区域而无需重新划分网格。例如，如果要以不同的攻角研究翼型，则可以按不同的角度旋转重叠区域并重新运行模拟。
  1. 右键单击区域 > 重叠 2D 节点，然后选择转换 > 旋转...。
  2. 在旋转区域对话框中，将角度设为 -10 度，将翼型的总攻角设为 12.54 度。
  3. 单击应用，然后单击关闭。


    注转换后的重叠区域必须完全位于背景区域的细化部分内，其中背景网格的大小与重叠网格相同。
