耦合重叠区域

使用重叠网格界面将重叠区域耦合到背景区域中。

通常，可在生成背景和重叠网格前创建此界面。要激活此界面功能，必须生成物理连续体。当前执行要求背景和重叠区域使用相同的物理连续体。在本教程中，可在将网格转换为 2D 后创建重叠网格，因为此步骤会删除之前创建的所有界面。

要创建界面：

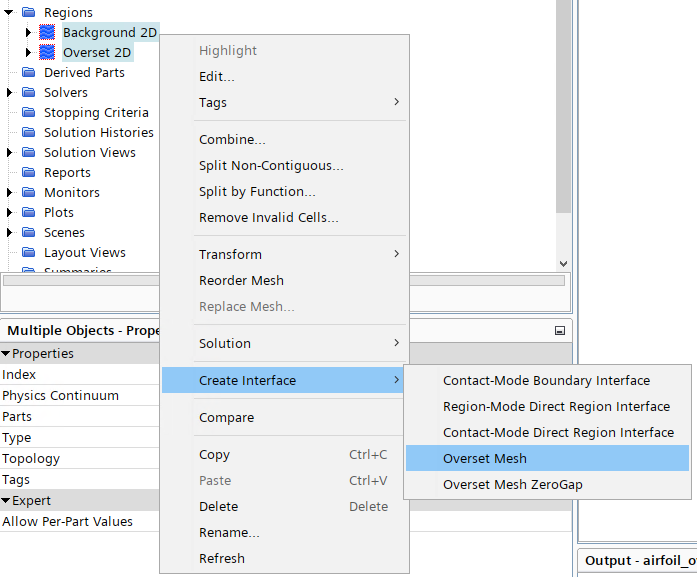

  1. 同时选择背景 2D 和重叠 2D 区域。
  2. 右键单击选定的区域并选择创建界面 > 重叠网格。


    界面下方显示重叠网格 1 节点。

  3. 选择交界面 > 重叠网格 1 > 物理条件 > 插值选项节点，并将选项设为加权距离。

初始化重叠网格交界面时，Simcenter STAR-CCM+ 选择重叠区域上的受体网格单元。被重叠区域覆盖的背景区域内的网格单元已禁用。
