处理区域
为域创建和定义区域和边界。
- 在部件节点中，同时选择和部件。
- 右键单击所选部件，然后选择将部件分配给区域...。
- 在将部件分配给区域对话框中，为区域模式选择为每个部件创建一个区域，为边界模式选择为每个部件表面创建一个边界。
- 单击应用，然后单击关闭。
-

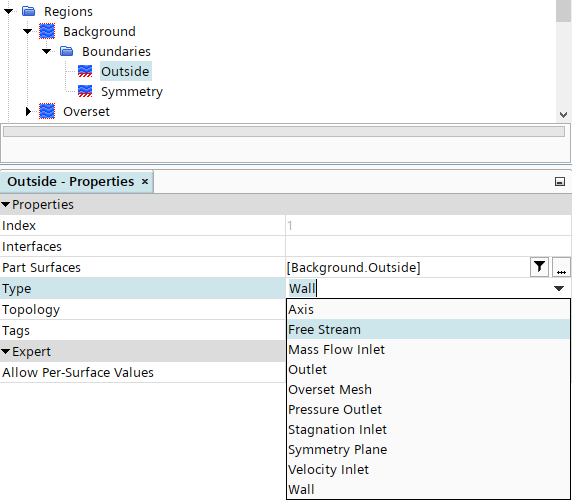

选择节点，然后将类型设为自由流。
- 为对称边界重复此过程，但将其类型设为对称平面。
-
对于节点，设置以下属性：
属性 设置 翼型 壁面 重叠边界 重叠网格 对称 对称平面

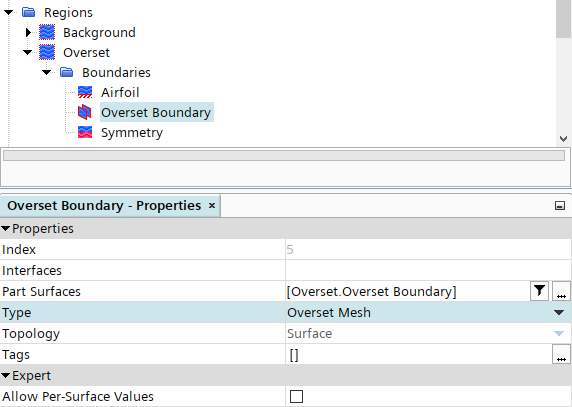

重叠区域的边界如下所示。重叠网格边界将高亮显示。
重叠网格边界对流体求解无影响。其可与重叠网格交界面一起使用，用于耦合重叠区域和背景区域。
