监视收敛

要确定问题何时收敛,应绘制升力和曳力系数。

使用以下步骤:
  1. 右键单击报告节点,然后选择新建 > 流 / 能量 > 力系数
    创建一个名为力系数 1 的新报告节点。
  2. 将此节点重命名为曳力系数
  3. 选择曳力系数节点,然后设置下列属性:

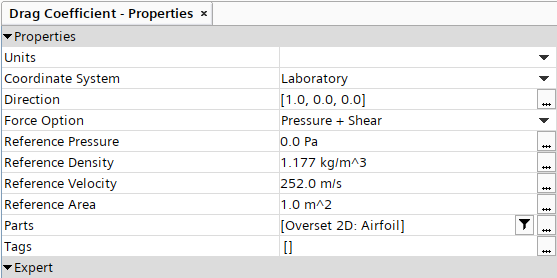

    属性 设置
    基准密度 1.177 kg/m^3
    基准速度 252 m/s
    部件 区域 > 重叠 2D > 翼面


  4. 右键单击曳力系数节点并选择根据报告创建监视器和绘图
    显示名为曳力系数监视器绘图的新绘图节点。
  5. 创建升力系数报告。
    1. 曳力系数节点复制并粘贴到报告节点。
    2. 将新的曳力系数副本节点重命名为升力系数
    3. 选择升力系数报告,然后在属性对话框中,将方向设为 [0.0, 1.0, 0.0]
  6. 右键单击升力系数节点,然后选择根据报告创建监视器和绘图
    显示名为升力系数监视器绘图的新绘图节点。
  7. 保存模拟。
