报告、监视和绘图

您可为下壁面创建热通量报告、监视器和绘图，以评估稳态求解的收敛。

要创建报告、监视器和绘图：

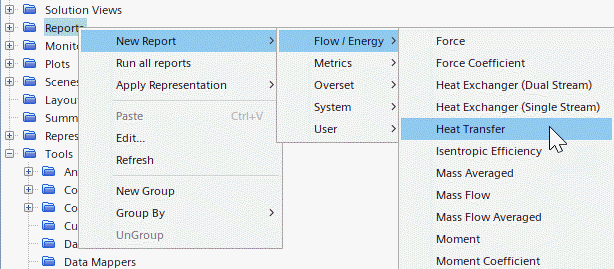

  1. 右键单击报告节点，然后选择新建 > 流/能量 > 热传递。


    随即创建名为热传递 1 的新报告。

要监视下壁面上的热通量：

  1. 将热传递 1 节点重命名为热通量（下壁面）。
  2. 确保选择报告 > 热通量（底部壁）节点，并在零部件属性中，单击（定制编辑器）。
  3. 选择底部，然后单击确定。

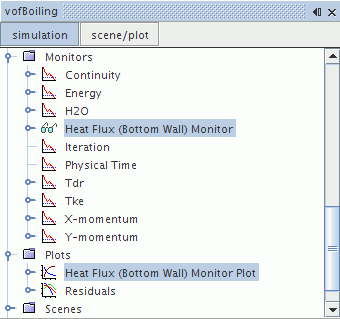

  4. 右键单击热通量（下壁面）节点，然后选择根据报告创建监视器和绘图。

    随即创建新监视器和绘图。



  5. 选择绘图 > 热通量（下壁面）监视器绘图，然后将 X 轴监视器设为迭代。
