可视化求解
创建场景以查看模拟结果。在整个运行期间可查看蒸汽体积分数的分布和流体温度。
查看模拟结果：
-
右键单击场景节点，然后选择。
标量场景 1 出现在图形窗口中。
- 打开场景/绘图窗口。
- 将标量场景 1 节点重命名为蒸汽体积分数。
-

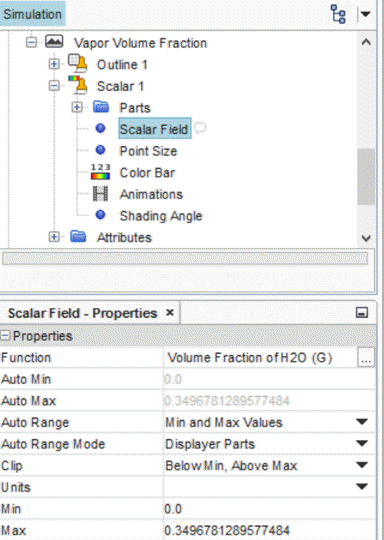

选择节点，然后将函数设为。
- 选择标量 1 节点，然后将轮廓样式设置为光滑填充。
-
使用鼠标按键放大并定位零部件，获取和以下所示类似的视图。
- 按照以上步骤操作创建另一个标量场景。
- 将场景重命名为流体温度。
- 将函数设为温度。
-

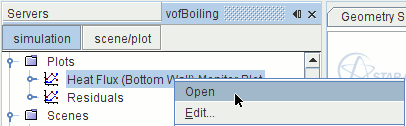

右键单击，然后选择打开。
- 保存模拟。
