电路
要模拟电池对所应用的电气负载的响应，需将电池和负载连接在电路中。运行模拟时，电路求解器将计算电路的电气求解。
电路由元件和连接形成，如下图所示。

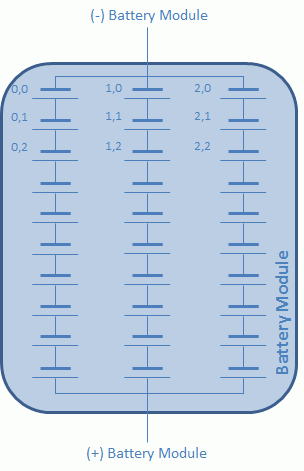

电池模块的内部结构如下所示。
可以创建多个电路并单独设置每个电路的属性。使用多个电路可以模拟耦合电路，如在一个电路中的磁能变化是另一电路的电压源的变压器型环境中。当多个电池位于相同的热环境中，且每个电池都有自己的负载时，也使用多个电路。
除了电流和电压之外，每个电芯内的电子电芯保留充电状态参数。此参数的正常工作范围是 0 到 1：充电状态 0%（电池单元耗尽）和充电状态 100%（电池单元充足电）。当一个或多个电子电芯达到其中任一限值时，模拟可以继续，但结果可能会变得不符合物理实际。
各个电路的元素和连接都存储在相应 节点中。有关如何定义电路的信息，请参见电路。
