查看几何

对于敞水模拟，建议几何模型应表现出特定特征。

在本教程的起始模拟中提供的几何演示了此类模拟的多个典范做法：

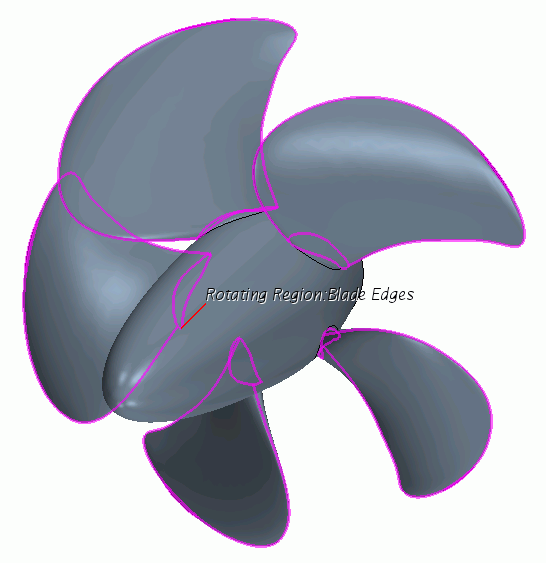

• 沿螺旋桨前缘和后缘存在一条部件曲线，用于划分螺旋桨的压力侧和吸力侧。在网格化过程中，此部件曲线可用于捕捉具有相对粗糙网格的叶片的形状。

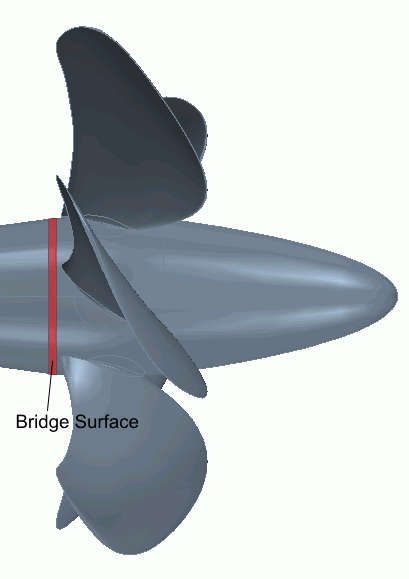

• 几何体中的小细节已封闭。在此模拟中，螺旋桨轮毂和相邻轴之间的间隙已使用附加表面桥接，如以下截图所示。

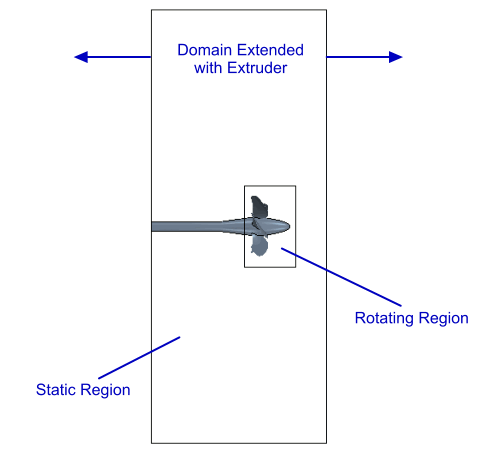

使用 MRF 对螺旋桨的运动建模。起始模拟文件包含两个区域，一个用于旋转螺旋桨，另一个用于静态流体域。静态区域使用拉伸网格模型进行扩展。
