螺旋桨性能数据绘图
绘图完成后，模拟包含绘制螺旋桨性能数据所需的所有数据，并将其与实验结果进行比较。起始模拟的教程已经包含可供您使用的基本绘图。
首先将数据导出至 .csv 文件：
- 展开监视器节点。
- 同时选择 10KQ 监视器、KT 监视器、hO 监视器和 J 监视器节点。
- 右键单击所选项之一并选择。
-
在保存对话框中，将文件另存为 propellerPerformanceData.csv，位于工作目录中。
数据将导出至包含五列数据的单个文件中。
- 右键单击，然后选择。
- 在打开对话框中，选择 propellerPerformanceData.csv。
更新绘图：
- 展开节点。
- 右键单击数据系列，然后选择添加数据。
- 在将数据提供方添加至绘图对话框中，选择 propellerPerformanceData，然后单击确定。
-
编辑 propellerPerformanceData 节点并设置以下属性：
节点 属性 设置 propellerPerformanceData 图例名称 KT X 列 J 监视器 Y 列 KT 监视器
线样式颜色 黑色 样式 固体 宽度 2 符号样式尺寸 10 颜色 黑色 形状 填充三角形 - 根据 propellerPerformanceData 数据创建另外两个数据集，一个用于 10KQ 数据，另一个用于 hO 数据。
-
编辑 propellerPerformanceData 2 节点，然后设置以下属性：
节点 属性 设置 propellerPerformanceData 2 图例名称 10KQ X 列 J 监视器 Y 列 10KQ 监视器 线样式颜色 黑色 样式 固体 宽度 2 符号样式尺寸 10 颜色 黑色 形状 填充圆 -
编辑 propellerPerformanceData 3 节点，然后设置以下属性：
节点 属性 设置 propellerPerformanceData 3 图例名称 hO X 列 J 监视器 Y 列 hO 监视器 线样式颜色 黑色 样式 固体 宽度 2 符号样式尺寸 10 颜色 黑色 形状 填充方形 - 打开螺旋桨性能数据绘图。

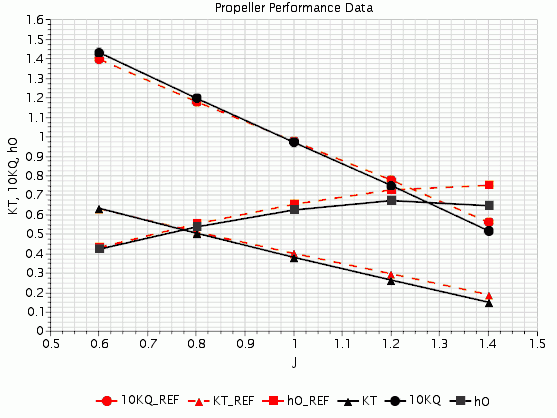

以下绘图将 Simcenter STAR-CCM+ 计算显示为黑色实线，并将实验测量显示为红色长虚线。
