生成体网格

将零部件分配给区域后，可以定义模拟的网格设置，以生成多面体网格。对于此模拟，结合使用多面体网格生成器与增强层网格生成器，构建适合预测旋风内旋流的网格。

在此模拟中，为了求解流体的旋流运动，需要在旋风中部应用体积网格细化。还可以在入口应用细化。

要设置并生成体网格：
  1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
  2. 在创建自动网格操作对话框中：
    1. 从零部件列表中选择主体和出口管。
    2. 按顺序选择以下网格生成器：
      组 网格生成器
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
      可选边界层网格生成器 增强层网格生成器
    3. 单击确定。
    自动网格操作随即添加到操作节点。
  3. 编辑自动网格 > 默认控制节点，然后设置下列属性：
    节点 属性 设置
    基础尺寸 价值 0.0125 m
    目标表面尺寸 基数百分比 80.0
    最小表面尺寸 基数百分比 30.0
    表面曲率 点数/圆 72
    面网格增长率 用户指定 1.3
    棱柱层数 棱柱层数 5
    棱柱层延伸 棱柱层延伸 1.2
    棱柱层总厚度 尺寸类型 绝对值
    绝对尺寸 0.012 m
    体积增长率 体积增长率 1.1
在单独的体积控制操作中使用两个形状零部件来细化网格。在几何中部和入口周围创建网格细化，准确地捕捉流体的湍流行为。
  1. 对于气缸中部的核心细化，创建圆柱体状零部件：
    1. 右键单击几何 > 零部件节点，然后选择新形状零部件 > 圆柱体。
    2. 在创建/编辑圆柱体零部件对话框中设置下列属性：
      开始坐标 结束坐标 圆柱体半径
      X 0.0 m 0.0 m 0.03 m
      Y 0.0 m 0.0 m
      Z -0.3 m 0.9 m
    3. 单击确定。
  2. 要在入口周围细化网格，创建方块状零部件：
    1. 右键单击几何 > 零部件节点，然后选择新形状零部件 > 方块
    2. 在创建/编辑方块零部件对话框中，输入方块的下列值：
      属性 设置
      角 1 [-0.21, -0.11, -0.01] m
      角 2 [0.023, -0.055, 0.11] m
    3. 单击确定。
体积控制可用于为受控体积内的任何几何设置自定义网格条件。每个控制都需要一个定义体积的零部件规范。
  1. 要创建核心网格细化：
    1. 右键单击几何 > 操作 > 自动网格 > 自定义控制节点，然后选择新建 > 体积控制。
    2. 将体积控制重命名为气缸细化。
    3. 编辑自定义控制 > 气缸细化节点，然后设置下列属性：
      节点 属性 设置
      气缸细化 零部件 圆柱体
      控制
      表面重构 自定义尺寸 激活
      多面体网格生成器 自定义多面体网格生成器 激活
      值
      自定义尺寸 基数百分比 50.0
  2. 要创建入口细化：
    1. 右键单击自定义控制节点，然后选择新建 > 体积控制。
    2. 将体积控制重命名为入口细化。
    3. 编辑自定义控制 > 入口细化节点，然后设置下列属性：
      节点 属性 设置
      入口细化 零部件 方块
      控制
      表面重构 自定义尺寸 激活
      增强层网格生成器 自定义总厚度 已激活
      多面体网格生成器 自定义多面体网格生成器 激活
      值
      自定义尺寸 基数百分比 50.0
      自定义棱柱值 > 棱柱层总厚度 尺寸类型 绝对值
      绝对尺寸 0.008 m
现在已定义了所有网格设置，接下来可以生成体网格。
  1. 单击工具条的（生成体网格）或在网格菜单内选择生成体网格。

    输出窗口显示网格生成器的运行与进展。

  2. 要显示体网格，从可视化工具栏上单击 （创建/打开场景），然后选择网格。

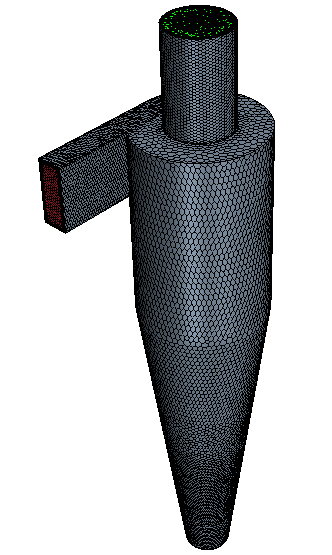

    体网格如下所示。
