运行稳态模拟

在运行模拟前，先定义停止条件。建议在具有四核的多核机器上运行本教程。

  1. 要在多个内核上运行：
    1. 保存模拟，然后关闭 Simcenter STAR-CCM+。
    2. 再次启动 Simcenter STAR-CCM+，然后选择文件 > 加载。
    3. 在加载文件对话框中，选择在本地主机上并行并将计算进程设为 4。
    4. 单击浏览，然后选择先前保存的 cycloneFlow.sim。
    5. 单击确定。
  2. 在模拟树中，编辑停止条件节点，然后设置下列属性
    节点 属性 设置
    最大步数 已启用 已激活
    最大步数 1500

    1500 次迭代足以达到稳态求解，从而在之后开始非稳态运行。

要运行模拟：
  1. 单击求解工具栏中的 （运行）。

    输出窗口中会显示求解进度。图形窗口中会自动创建残差屏幕，并在其中显示求解器的进度。

    您可在运行期间，单击工具栏上的 (停止)以停止进程。如果您停止模拟，可单击 (运行) 将其恢复。

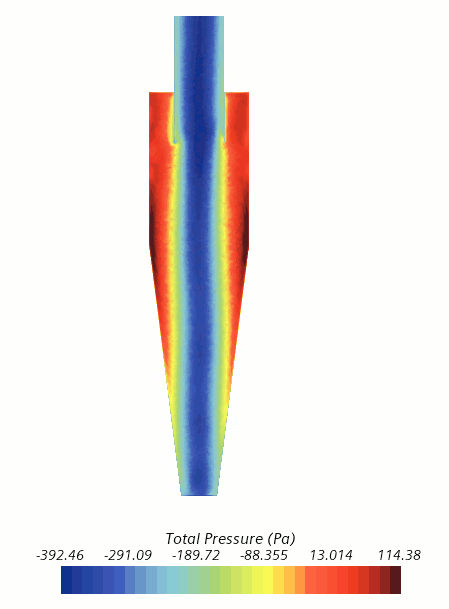

    如果任其自然，模拟将继续运行直到完成 1500 次迭代。完成后，标量场景显示如下：

  2. 要保存与最终非稳态求解的比较结果：
    1. 右键单击历史解节点并选择新建。
    2. 在保存对话框中，将文件名设为 cycloneFlowSolution，然后单击保存。
    3. 编辑求解历史 > cycloneFlowSolution 节点，然后设置下列属性：
      属性 价值
      函数 总压力 > 基准参考系
      区域 无（移除默认项）
      输入 衍生零部件 > 平面截面
    4. 右键单击 cycloneFlowSolution 节点，然后选择创建快照。
    5. 在创建快照对话框中，输入静态，然后单击确定。
  3. 保存模拟。
