创建流线场景

创建场景，以便显示气旋隔膜内部的流线。

  1. 创建几何场景。
  2. 切换到场景/绘图树，然后将 Geometry Scene 2(几何场景 2) 节点重命名为流线。

流线是作为衍生零部件创建的。在此情况下，将从气旋入口追踪流线。

  1. 切换到模拟树，然后创建流线衍生零部件，如下所示：
    1. 右键单击衍生部件节点并选择新建 > 流线。
    2. 在创建流线面板中，设置以下属性：
      属性 设置
      输入零部件 选择区域 > Main Body(主体) 和 Outlet Pipe(出口管道)
      种子点零部件 区域 > Main Body(主体) > 边界 > 入口
      零部件 U- 分辨率 2
      零部件 V- 分辨率 8
      显示 新的流线显示器
    3. 单击创建，然后单击关闭。
定义场景设置：
  1. 单击场景/绘图。
  2. 选择流线 > Surface 1(表面 1) 节点，然后将不透明度设为 0.3。
调整流线的外观以显示带而非默认的线：
  1. 选择流线 > Streamlines Stream 1(流线流束 1) 节点，然后将模式设为带。
调整流线的标量场以显示速度：
  1. 选择 Streamlines Stream 1(流线流束 1) > 标量场节点。
  2. 将函数设为速度 > 基准参考系 > 幅值。
要动画显示流线：
  1. 设置下列属性：
    节点 属性 设置
    流线
    Streamlines Stream 1(流线流束 1) > 动画 动画模式 追踪器
    流线设置 追踪器之间的延迟（秒） 6
    头的尺寸 0.01
    尾长度（秒） 1

要通过流体域将流线扩展至出口，应增加最大传输属性。此属性用于定义流线从起点通过流体域的传播距离。

  1. 选择衍生零部件 > 流线 > 二阶积分器节点，然后将最大传播设为 15。

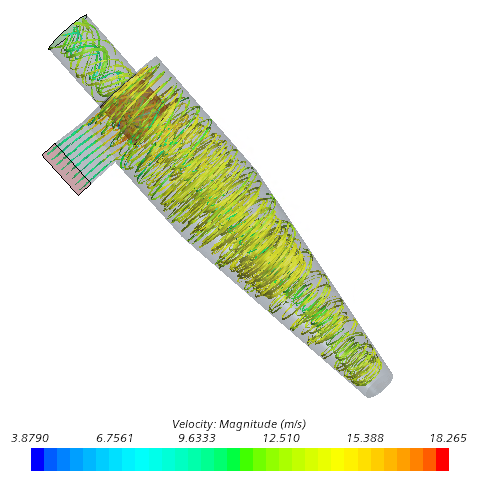

    流线显示如下：

  2. 在动画工具条：
    1. 单击（播放）
    2. 要停止动画显示，应单击（停止）
  3. 保存模拟。
