使用曲率校正运行非稳态模拟

通过激活 K-Omega 湍流模型的曲率校正项，可提高模拟的精度。但是，精度的提高意味着必须采用非稳态求解，才能实现充分的收敛。

修改物理连续体中的模型选择，并激活曲率校正：
  1. 右键单击连续体 > 物理 1 节点并选定选择模型。
  2. 在“物理模型选择”对话框中，进行以下更改：
    1. 在已启用组合框内，停用稳态。
    2. 在时间组合框内，激活隐式非稳态。
    3. 单击关闭。
  3. 选择物理 1 > 模型 > SST (Mentor) K-Omega 节点，然后将曲率校正设为打开。
需要对求解器设置和停止条件进行多处更改：
  1. 编辑求解器节点，然后设置以下属性：
    节点属性值
    隐式非稳态时间步5.0E-4 s
    分离流 > 速度亚松弛因子0.9
    分离流 > 压力亚松弛因子0.4
  2. 编辑停止条件节点，然后设置以下属性：
    节点属性值
    最大步数已启用停用
    最大内部迭代最大内部迭代8
    最大物理时间最大物理时间0.5 s
  3. 选择求解历史 > cycloneFlowSolution > 更新节点，然后将触发设为时间步。
现在，可以使用稳态求解作为初始状态来再次运行求解器：
  1. 在求解工具栏中，单击 （运行）。
    求解器将额外运行 8000 次迭代（假定每个时间步 8 次内部迭代）。
  2. 保存模拟。此操作可确保模拟历史文件完整。
  3. 要将非稳态运行的最终求解与稳态运行的求解进行比较：
    1. 选择求解视图 > cycloneFlowSolution 节点，然后将状态名称设为稳态。
    2. 选择场景 > 标量场景 1 > 标量 1 > 颜色条节点，然后：
      • 将方向设为垂直
      • 将位置设为 [0.2, 0.6]。
    3. 在场景节点中，右键单击标量场景 1，然后选择复制。
    4. 右键单击场景节点，然后选择粘贴。
    5. 将副本重命名为稳态求解。
    6. 右键单击稳态求解节点并选择应用表示至显示器 > cycloneFlowSolution。
    7. 同时选择稳态求解节点和标量场景 1 节点。右键单击一个节点并选择链接视图。
    8. 右键单击布局视图节点并选择新建布局视图 > 1 左，1 右
    9. 从模拟树中，将场景 > 稳态求解节点拖放到图形窗口中布局视图的左侧面板中。
    10. 同样，将场景 > 标量场景 1 节点拖放到布局视图的右侧面板中。

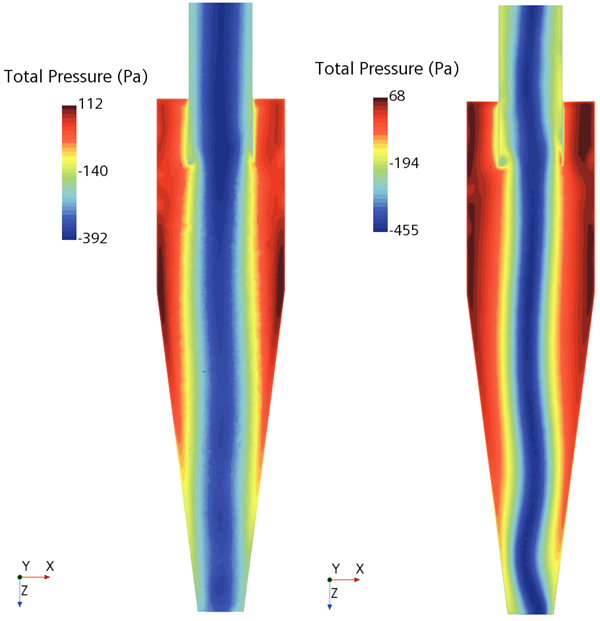

    现在，可以将右侧的最终非稳态求解与左侧的初始稳态求解进行比较。添加的曲率校正锐化了旋流的中心核心，并定义了其形状。
