查看叶片到叶片等值面的求解
跨度等值面提供指定跨度位置的旋转表面。通过渲染此类等值面的求解数据，可以准确了解通道中跨叶片排的流体行为。
创建跨度等值面：
- 右键单击衍生部件节点，并选择。
- 在编辑对话框中，设置下列属性：
属性 设置 输入部件 和行 02（默认） 标量 等值 0.5 显示 没有显示器 - 单击创建，然后单击关闭。
创建新标量场景：
- 右键单击场景节点，然后选择。
- 将标量场景 1 重命名为标量：叶片到叶片。
- 选择节点，然后将部件设为。
- 在可视化工具栏中，单击
（保存-恢复-选择视图），然后选择。 - 选择 节点，然后将轮廓样式设为平滑填充。

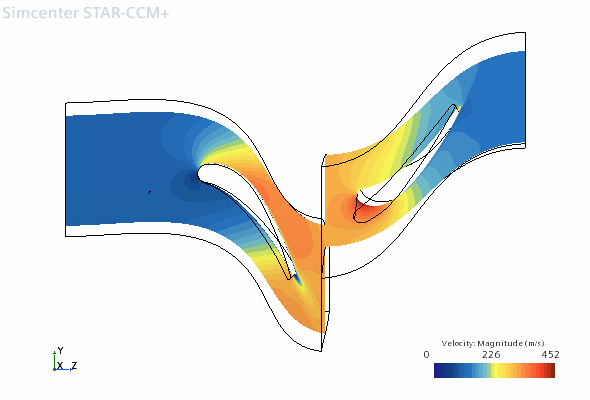

- 选择节点，并将函数设为。生成的场景如下所示：
场景显示轮毂和罩体壁面之间通过叶片排的速度幅值。可以更改等值以查看沿跨度方向任何点的流体特征。例如，要查看轮毂附近位置，将等值设为 0.1，要查看罩体附近位置，则将等值设为 0.9。
