创建 2D 表面平均值视图
Simcenter STAR-CCM+ 可用于将叶片通道内的完整 3D 求解缩减为具有可选数据加权的单个 2D 表面平均值绘图。
创建新标量场景：
- 右键单击场景节点，然后选择。
- 将 重命名为标量：2D 平均值。
要创建轴向速度的表面平均值：
- 右键单击衍生部件节点，然后选择。
- 在编辑对话框中，设置下列属性：
属性 阀门 输入部件 和行 02（默认）。 参数化 轴对称 1 加权 质量流量 显示 - 单击创建，然后单击关闭。
- 右键单击 节点，然后选择切换可见性。
- 选择节点，然后设置下列属性：
属性 值 函数 轴向速度 最小 0.0 m/s 最大 250.0 m/s - 在“可视化”工具栏中，单击

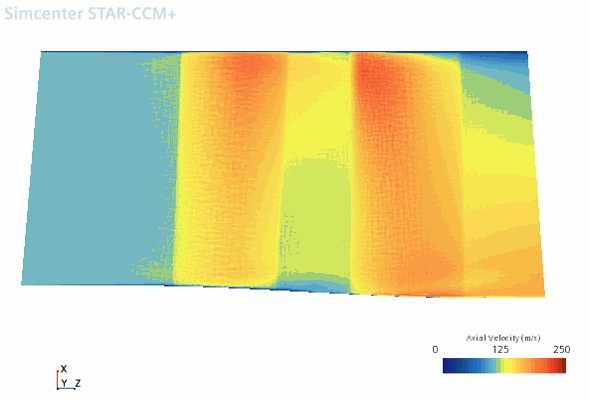

（保存-恢复-选择视图），然后选择。场景应如图所示：
此 2D 平均值场景通过显示总体求解的简化视图，突出显示了叶片间一致的流体求解的各方面。此场景显示了沿叶片通道的周向的轴向速度平均值。 - 保存模拟。
