绘制叶片载荷图

评估叶片载荷是涡轮机设计的核心研究。通过应用叶片参数化,可以创建压力分布沿选定截面展开的绘图。

首先,准备叶片参数化:
  1. 右键单击工具 > 参数化节点并选择新建 > 叶片
    除了新的参数化外,Simcenter STAR-CCM+ 还将相应的转换嵌入:叶片 1 添加在工具 > 转换之中。
  2. 选择叶片 1 节点,然后设置以下属性:
    属性
    压力侧叶片表面部件 > 行 01 > 表面 > 叶片 PS
    吸入侧叶片表面部件 > 行 01 > 表面 > 叶片 SS
    轴对称参数化轴对称 1
    前缘行 01 > 曲线 > 前缘

    (将光标悬停在下拉列表中的条目上,即显示该条目的完整路径)。

    尾缘行 01 > 曲线 > 尾缘
    完成后,参数化添加的以下场函数可在衍生部件和其他对象中使用:
    • 叶片 1 > 叶片 1 前缘-尾缘
    • 叶片 1 > 叶片 1 根-尖
  3. 创建衍生部件,每个部件在叶片的任一侧定义从叶片根部到叶片尖端的曲线:
    1. 在图形窗口中,激活几何场景 1 场景。
      激活几何场景,可确保在创建衍生部件时显示编辑器面板。
    2. 右键单击衍生部件节点,然后选择部件 > 等值面
    3. 创建等值面面板中,设置以下属性:
      属性
      输入部件部件 > 行 01 > 表面 > 叶片 PS
      标量叶片 1 > 叶片 1 根-尖
      提取模式单值
      等值0.5
    4. 单击创建而不单击关闭
    5. 继续在“创建等值面”面板中操作,将输入部件设为部件 > 行 01 > 表面 > 叶片 SS
    6. 单击创建,然后单击关闭
    7. 衍生部件节点中,将等值面 2 重命名为 Blade 1 centerline PS
    8. 等值面 3 重命名为 Blade 1 centerline SS
  4. 要创建最终绘图:
    1. 右键单击绘图节点,然后选择新建绘图 > XY 绘图
    2. XY 绘图 1 节点重命名为 Blade 1 Loading Plot
    3. 编辑 Blade 1 Loading Plot 节点,然后设置以下属性:
      节点属性
      Blade 1 Loading Plot标题Blade 1 Pressure Load
      部件
      • 衍生部件 > Blade 1 centerline PS
      • 衍生部件 > Blade 1 centerline SS
      X 类型数据类型标量
      标量函数场函数叶片 1 > 叶片 1 前缘-尾缘
      Y 类型 > Y 类型 1
      标量函数场函数绝对压力
      Blade 1 centerline PS对绘图数据排序激活
      Blade 1 centerline PS > 线样式样式纯色

      (将光标悬停在条目上可查看其标签)

      Blade 1 centerline SS对绘图数据排序激活
      Blade 1 centerline SS > 线样式样式纯色

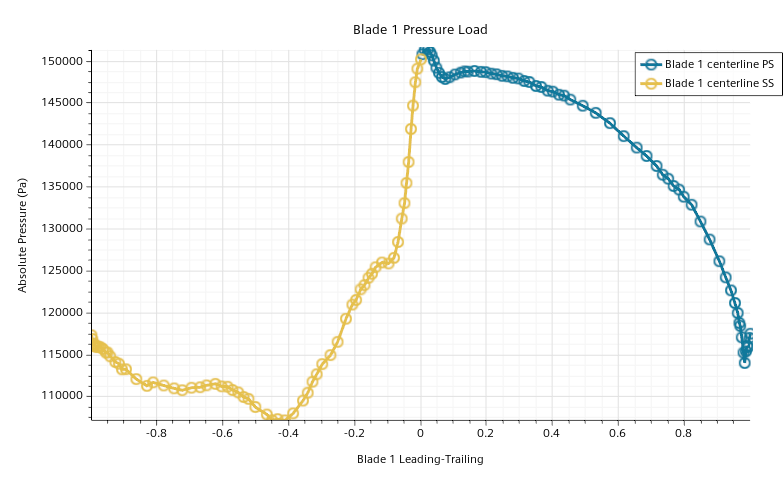

    展开的叶片载荷图如下所示:
