生成求解

对于本教程，启动模拟文件包含用于生成体网格的完整网格操作流程。生成网格后，可以运行模拟并验证结果。

定义的自动网格将围绕几何生成多面体网格，且棱柱层位于域中除表示轮毂和罩体的面以外的所有面。这将生成一个足够粗糙的网格来运行模拟。
要生成网格：
  1. 展开几何 > 操作节点。
  2. 右键单击自动网格节点，然后选择执行。
  3. 网格生成完成后，右键单击场景节点，然后选择新建 > 网格。
  4. 在“可视化”工具栏中，单击 （保存-恢复-选择视图），然后选择恢复视图 > 视图 1

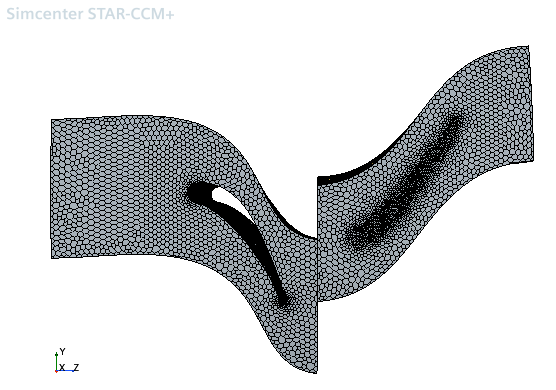

    生成的网格场景如下所示：

要运行求解：
  1. 单击 （运行）。
    模拟将一直运行，直到满足以下停止标准：
    • 连续性残差小于 1E-5。
    • 对于之前的 10 次迭代，标准化恒熵效率值之间的最大差值小于 0.001。
    • 为确保质量的连续性，入口和出口质量流量之差小于 0.15%。
    • 对于前 10 次迭代，入口总压力与出口总压力之比的最大差值小于 0.001。
  2. 完成后，保存该模拟。
