基本 3D-CAD：绘制具有曲线和样条曲线的剖面草图

草图剖面可包含简单的曲线组合，例如弧线和样条曲线。您可使用分割和修剪工具移除形状内不需要的曲线。您在此为风扇外壳创建一个草图。

该风扇的位置高于风扇外壳底部 2 mm。风扇外壳的厚度为 2 mm。

要绘制风扇外壳的草图：

  1. 启动 Simcenter STAR-CCM+ 并加载 foundationTutorial_3.sim。

    您可以使用在之前的教程中保存的 sim 文件或加载教程包中提供的 sim 文件。请参见从支持中心门户下载教程文件。

  2. 将模拟另存为 foundationTutorial_4.sim。
  3. 恢复 3D-CAD 模型。
  4. 创建一个转换草图平面，放置外壳草图：
    1. 旋转风扇，以显示下面的面。
    2. 右键单击下面的面，然后选择面 > 参考几何 > 通过转换创建平面。
    3. 在通过转换创建平面面板中，将平移矢量的 Z 分量设为 4 mm。
      风扇外壳的厚度为 2 mm。该风扇的位置高于外壳底部 2 mm。偏移转换草图平面的总距离是 4 mm。
    4. 单击确定。
      平面 1 这个草图平面随即添加至特征节点。
    5. 将特征 > 平面 1 重命名为外壳平面。
创建显卡外壳草图：
  1. 在 3D-CAD 视图场景中，右键单击可见草图平面，然后选择创建草图。
  2. 如需查看显卡的顶视图，在可视化工具栏中单击 （保存-恢复-选择视图），然后选择视图 > +Y > 上 -Z。

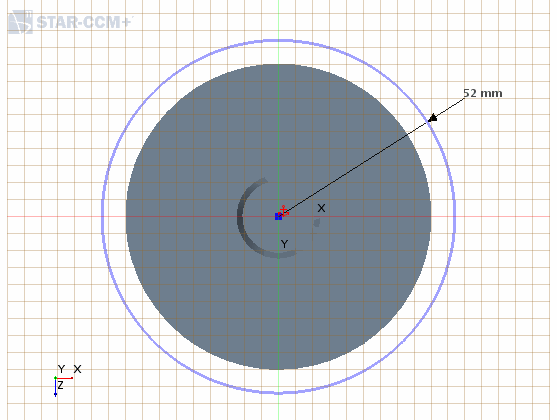

  3. 单击 （创建圆），然后以原点为中心画圆。

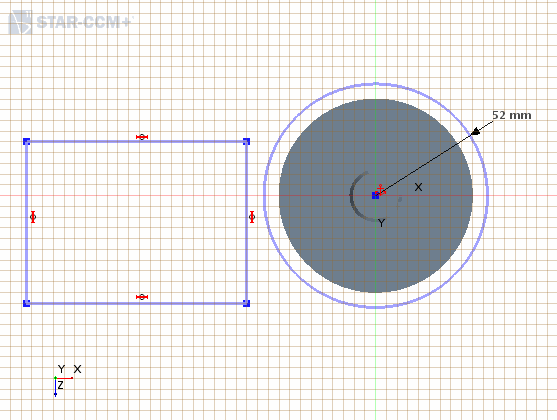

  4. 在圆中心设置固定约束，并将半径为 52 mm 的半径尺寸添加到该圆。


  5. 单击 （创建矩形），然后在圆左侧绘制一个矩形。


  6. 设置矩形的尺寸，使其垂直边高 80 mm，水平边长 150 mm。
    如果矩形从圆形中移除，则可以单击并将其拖动靠近圆。

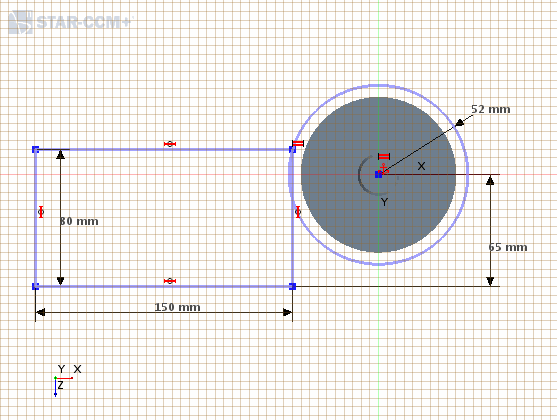

  7. 使矩形右上角的顶点与圆保持一致：
    1. 同时选择矩形右上角的点和新建圆的边。
    2. 右键单击选项，然后选择应用重合约束。
  8. 同时选择矩形的右下角（顶点）和圆心，并将这两个点之间的垂直距离设为 65 mm。


  9. 使用线工具在矩形右上角和圆心之间画一条线。
  10. 然后以圆心为起点，朝右侧画一条直线，延伸到圆外。
    对这条直线应用水平约束。
  11. 选择两条直线，并将他们设为构造线。
    您将使用这些线对圆进行修剪。

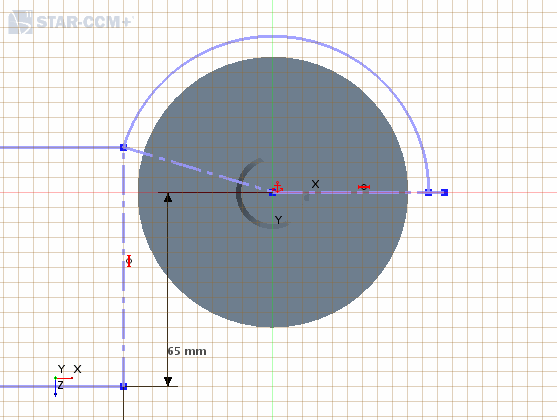

  12. 使用 <Ctrl> 键同时选择圆和两条构造线（按其顺序）。右键单击其中一条线并选择修剪分割。
    选择草图实体的顺序非常重要，其将定义切割哪一个实体。您首选的实体即目标。所有后续选择即切割该目标的工具。
    此操作将减小圆的半径尺寸。
  13. 选择圆的下部，并使用 <Delete> 键删除此部分。


  14. 选择矩形的右侧垂直边，并将其设为构造线。

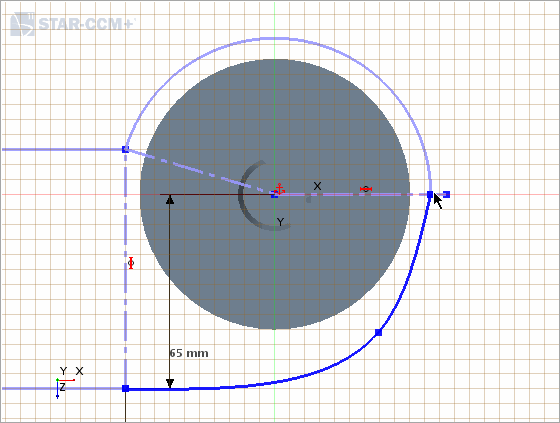

  15. 绘制一条连接矩形底边与圆右侧边缘的样条曲线：

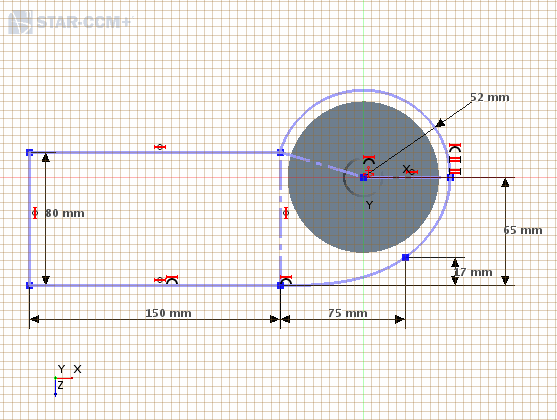

    1. 单击 （创建样条曲线），并从矩形右下角到圆右侧边缘，绘制一条具有三个点的样条曲线。如图所示，将第二个点放置在圆的右下方。

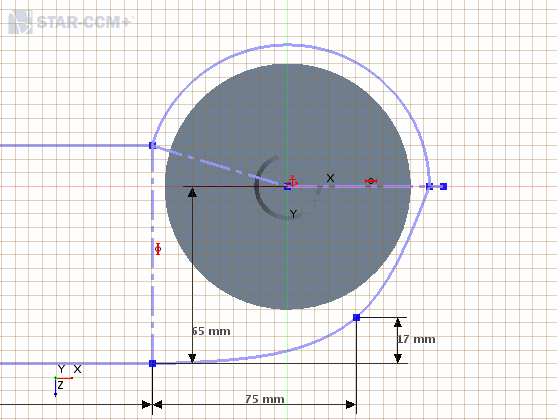

    2. 通过将矩形右下角点与样条曲线中点之间的垂直距离和水平距离分别设为 17 mm 和 75 mm 定义样条曲线。


  16. 确保样条曲线与圆和矩形的下边相切：
    1. 选择样条曲线和圆。
    2. 右键单击选项，然后选择应用相切约束。
    3. 对矩形的底边和样条曲线采取同样的操作步骤。

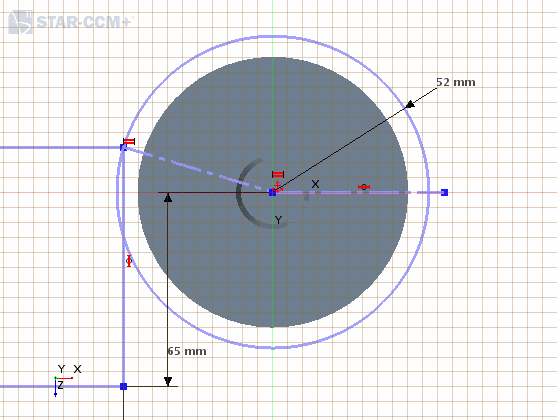

  17. 执行某些操作后，该草图可能会移动或发生变化。设置相切约束时，分割圆从水平构造线分离。确保对草图做最后调整：
    1. 在分割圆和水平构造线上选择正确的点，然后添加一个重合约束。
    2. 将半径为 52 mm 的半径尺寸添加到分割圆。


  18. 单击确定即可完成草图绘制。
  19. 将特征 > 草图 1 重命名为外壳草图。
  20. 在 3D-CAD 视图场景中，右键单击草图平面，然后选择隐藏。
  21. 保存模拟。
