基本 3D-CAD：通过旋转草图创建一个实体

您可以在此 3D-CAD 教程中通过旋转封闭的草图创建一个实体。旋转草图的轴可以是草图的一部分，以构造线的形式存在，也可在旋转特征中定义该轴。

在本教程中，您需要在旋转特征中定义旋转轴，而不是使用构造线。如果草图中包含一个构造线，且您选择了旋转该草图，则 3D-CAD 将自动使用构造线作为旋转轴。

要旋转草图：

  1. 启动 Simcenter STAR-CCM+ 并加载 foundationTutorial_1.sim。

    您可以使用在之前的教程中保存的 sim 文件或加载教程包中提供的 sim 文件。请参见从支持中心门户下载教程文件。

  2. 将模拟另存为 foundationTutorial_2.sim。
  3. 要恢复当前的 3D-CAD 模型，右键单击几何 > 3D-CAD 模型 > 3D-CAD 模型 1，然后选择编辑...。
  4. 旋转草图即可形成实体：
    1. 右键单击风扇毂剖面，然后选择旋转。
    2. 在旋转面板中将角度设为 360。

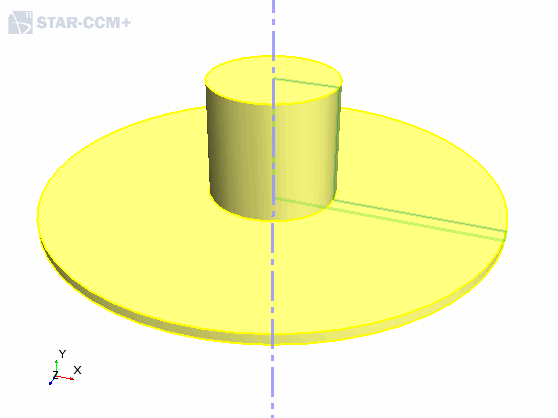

    3. 将轴方向设为 [0.0, 1.0, 0.0] m。
      该值可将 Y 轴设为旋转轴。由于该草图已经处于原点位置，您可以接受默认的轴位置。


    4. 单击确定。
      旋转 1 这个旋转特征随即添加至特征节点。
    5. 将特征 > 旋转 1 重命名为风扇毂。
  5. 将倒角添加至风扇毂的上边缘：

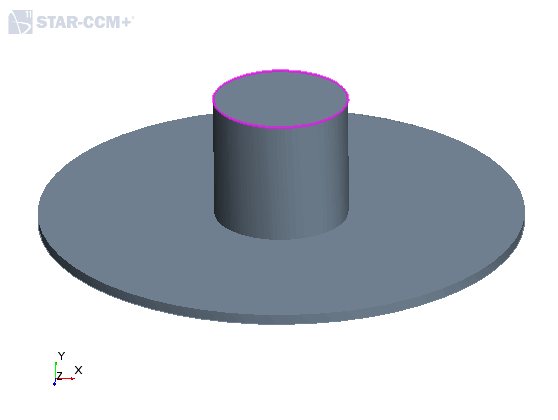

    1. 在 3D-CAD 视图场景中右键单击圆柱体的上边缘，然后选择创建倒角。


    2. 在倒角面板中将距离 1 和距离 2 分别设为 2 mm。
    3. 单击确定。
      倒角 1 这个倒角特征随即添加至特征节点。
    4. 将特征 > 倒角 1 重命名为毂倒角。
  6. 保存模拟。

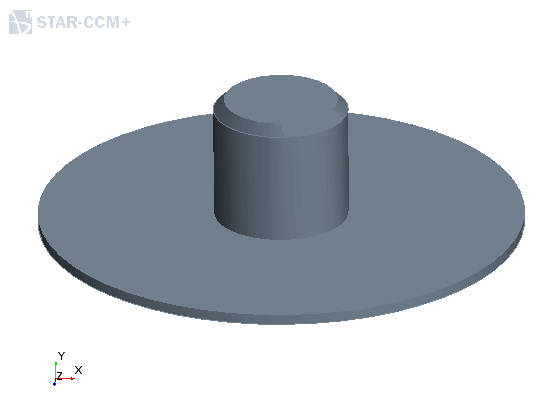

该风扇毂已完成。
