可视化结果
查看模拟结果。

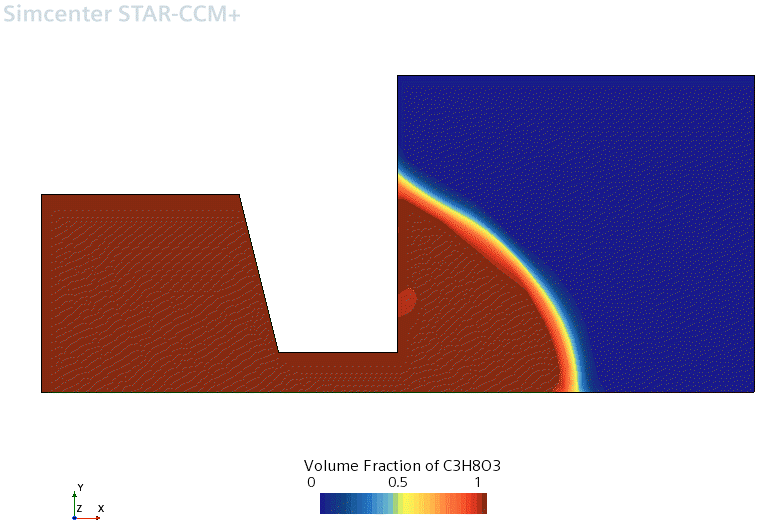

在运行 2.0 s 结束时，标量场景 1 屏幕显示甘油体积分数分布。观测到的接触角的确接近 45o。
查看模拟结果：
- 右键单击屏幕的标量条。
-

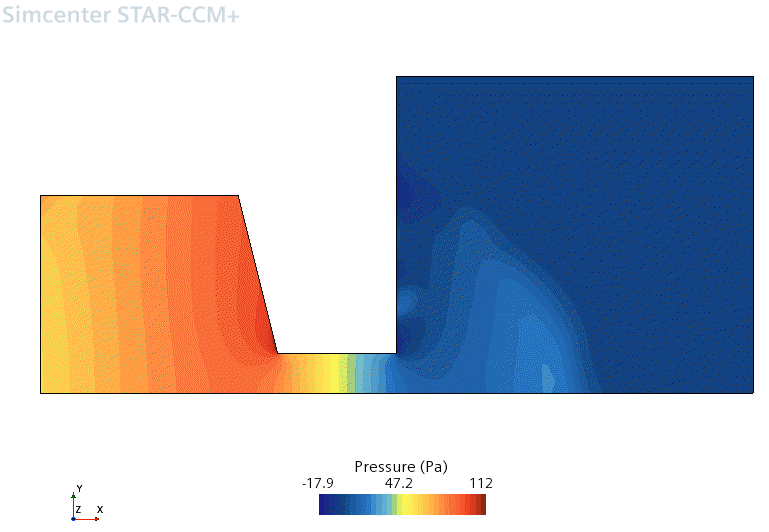

从弹出菜单中选择压力以显示压力分布。
要显示速度矢量：
-
右键单击场景节点，然后选择。
矢量场景出现在图形窗口中。

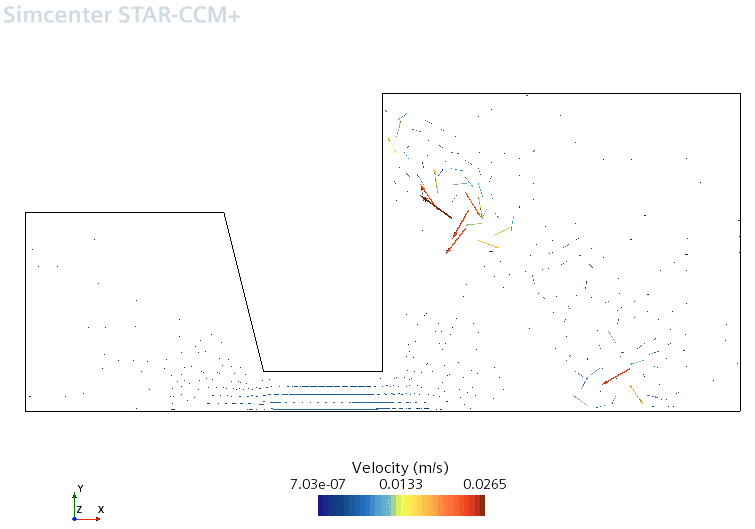

速度矢量图显示高空气流速接近自由表面。这些数字不精确性称作附着流。这些附着流的出现是由于表面张力和压力比动量方程中的所有其他项都大得多，并且由于整个自由表面压力的不连续变化和与其相关的离散误差较大，其在不规则网格上很难达到数值平衡。当问题尺寸较小且流体速度和粘度较低时，附着流会很明显。对扩散和对流力与表面张力幅值相当的流体来说，这些问题并不明显。由于只在空气中产生人为速度，所以其对流体（通常是您要预测的）的影响不大。
- 保存模拟。
