可视化和初始化求解
在整个运行过程中，可使用标量场景查看空气和甘油分布。
要设置标量场景：

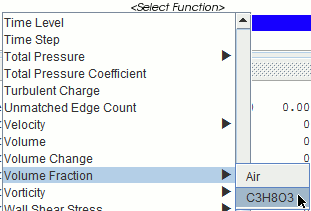

- 右键单击场景节点，然后选择。
-
在图形窗口中，右键单击标量栏，然后选择。
- 选择 节点。
- 将轮廓样式属性设置更改为光滑填充。
-
单击顶部工具栏中的
（初始化求解），或使用菜单选项。
-

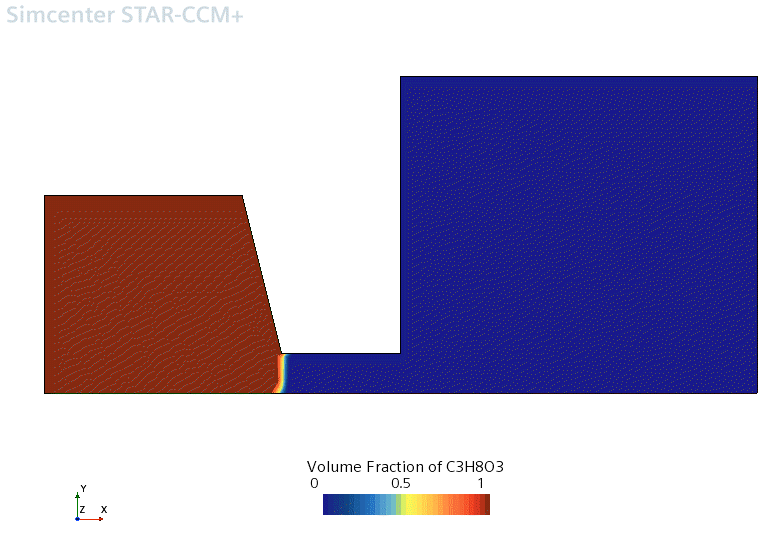

激活标量场景 1 屏幕以查看初始化结果。
和预期一样，运行初期，整个左腔室注满甘油，而右侧腔室和连接通道完全注满空气。在两个流体之间的交界面可以看到有一块小区域明显存在两种流体，但这种效果是由于网格的粗糙度而造成的。
- 保存模拟。
