基准数据绘图

显示包含实验数据和模拟数据的外部数据集。

但首先必须将外部数据载入表中。
  1. 右键单击工具 > 表节点，然后选择新建表 > 文件表。
  2. 在打开对话框中，从“文件类型”下拉菜单中选择 .xy。
  3. 导航至 pressure-ratio-port-wall.xy 文件（位于已下载教程文件的 compressibleFlow 文件夹中）并打开它。

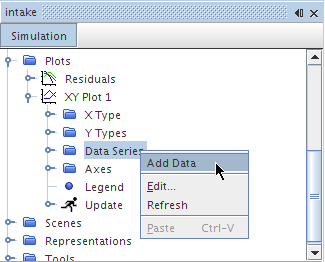

  4. 右键单击绘图 > XY 绘图 1 > 数据系列节点，然后选择添加数据。


  5. 从将数据提供方添加至绘图对话框内，选择压力-比率-端口-壁面。
  6. 选择数据系列 > 压力-比率-端口-壁面节点。

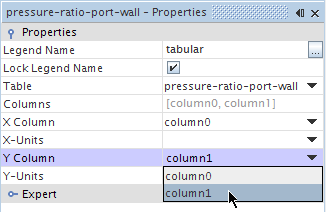

  7. 将 X 列设置为 column0。
  8. 将 Y 列设置为 column1。


绘图上会显示表格数据。 要更清楚地查看：
  1. 选择压力-比率-端口-壁面 > 标记样式节点：
    1. 将形状设置为填充三角形。
    2. 将尺寸设置为 12。
    3. 编辑颜色属性。

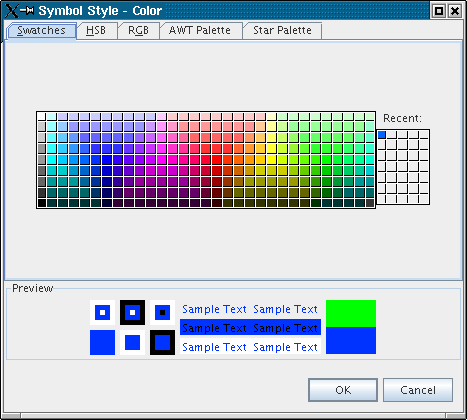

      显示标记样式 - 颜色对话框。



      确保色板选项卡激活，然后选择明亮的蓝色阴影，从而与现有绘图形成对比。

    4. 单击确定。

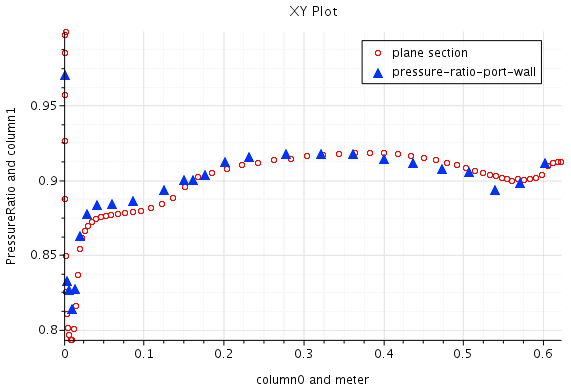

    外部数据会更清楚地显示。



    上图中的外部数据的来源如下：Fluid Dynamics Panel Working Group 13。 1991. “Air Intakes for High Speed Vehicles”, Agard Advisory Report 270, pp. 139-162.

  2. 保存模拟。
