设置边界条件
在本模拟中，自由流马赫数为 0.21，自由流压力为 98,258.18 Pa，自由流温度为 300 K。使用默认的基准压力 101,325 Pa，即自由流表压为 -3066.82 Pa。
- 选择节点。
- 将类型属性重新设置为。
-
在节点，设置下列属性：
节点 属性 设置 马赫数 值 0.21 压力 值 -3066.82 Pa
管出口处的表压指定为 -7903.35 Pa。
- 在节点下，选择压力并将值设置为 -7903.35 Pa。

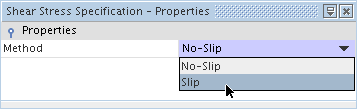

引擎面的下游横截面内的网格是粗糙网格。为此，不会试图求解边界层。不使用常用的无滑移条件，而应在内壁面和外壁面上指定滑移壁面。
-
在边界节点，设置下列属性：
节点 属性 设置 内侧延伸
物理条件
剪应力指定方法 滑移 外侧延伸 物理条件剪应力指定方法 滑移
