可视化马赫数

本节是数据可视化的简介，介绍了如何检查马赫数场。

  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 要获得模型的更清晰的视图，可单击工具栏上的 （保存-恢复-选择视图）。选择视图 > +Y > 上 -Z。

    这样能沿选择的轴对齐模型。现在您可以放大和平移以进一步调整视图。



  3. 在模拟树中，选择场景 > 标量场景 1 > 标量 1 > 零部件节点，然后编辑零部件属性。
    此时将显示零部件对话框。
  4. 选择对称对象。
  5. 单击确定。

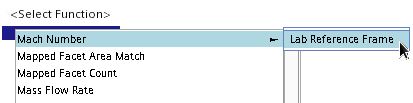

  6. 右键单击屏幕的标量条。在显示的弹出菜单中，选择马赫数 > 基准参考系。

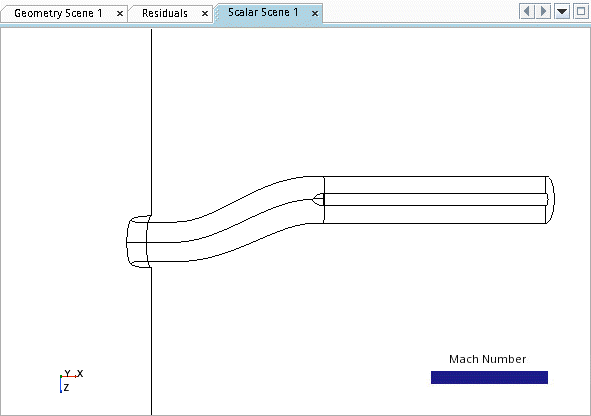

    结果会显示在标量场景 1 屏幕中。



    默认显示已填充网格单元值。

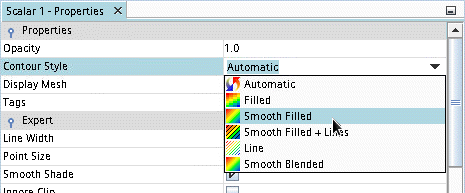

  7. 选择标量 1 节点，并将轮廓样式设置为（光滑填充）。


    现在标量屏幕轮廓看起来很光滑。

  8. 保存模拟。
