设置用于绘图的线表面
要与实验数据进行比较，需要创建一个部件来绘制管壁压力比图。
通过将平面与管壁对应表面相交来创建部件，从而生成线表面。
- 右键单击节点，然后选择。
-
在入口窗口中，右键单击节点并选择。

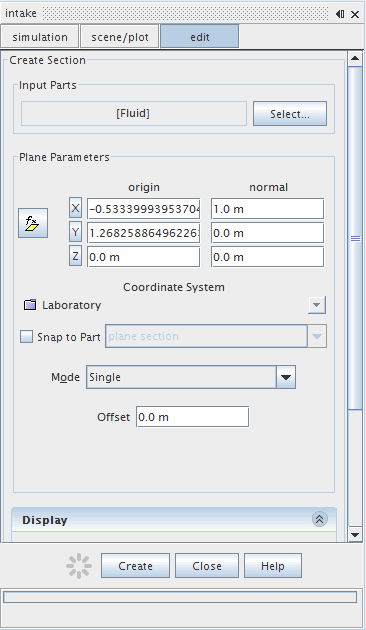

将显示一个交互式原位对话框，其中包含可用于定义衍生部件的默认设置。
- 单击输入部件以激活选择对象对话框。
-
展开节点，然后仅选择端口壁面。
注 必须取消选择流体区域。 - 单击确定。
- 在平面参数框中，输入 y 坐标的值：0.001 用于原点，1 用于法向。将所有其他值设为零。
- 在显示框中选择无没有显示器。
-
单击创建。

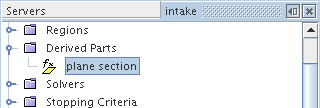

在入口窗口中，表示创建的隐式表面的节点将添加到节点下：。
-
单击对话框中的关闭。

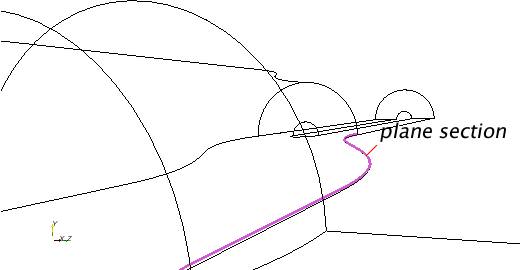

现在可以在新的隐式表面上进行数据绘图。
- 保存模拟。
