可视化结果

您可查看模拟结果。

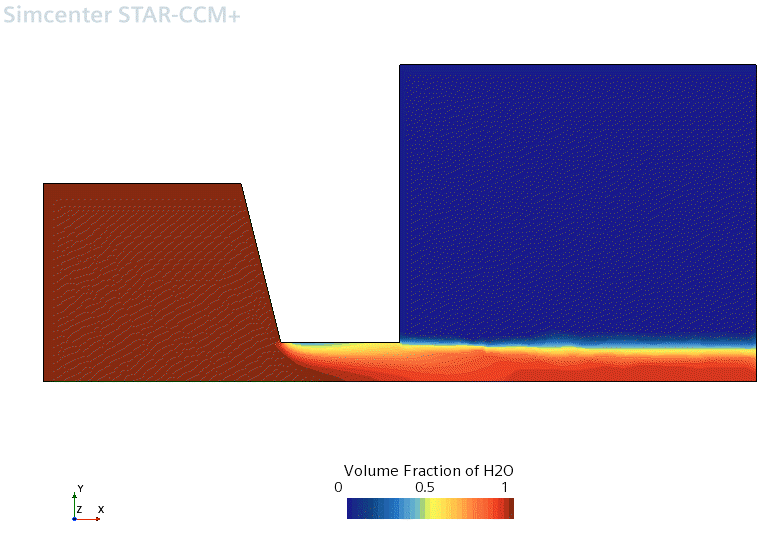

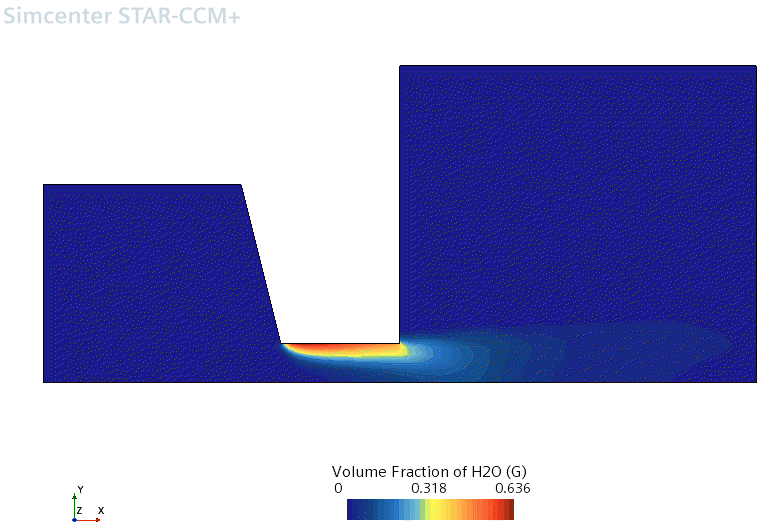

检查标量场景 1 中水和水蒸气的最终分布，如下所示：





和预期一样，由于存在尖角和加速流体产生的低压区域，喷嘴入口处出现空化。

您可创建和绘制场函数以创建轮廓绘图，从而显示水和水蒸气的大致分布情况。

要可视化结果：

创建场函数绘图。
  1. 打开自动化节点，然后右键单击场函数节点并选择新建 > 标量。
  2. 将用户场函数 1 节点重命名为体积分数（所有相）。
  3. 选择体积分数（所有相）节点，然后进行下列操作：
    1. 将函数名更改为体积分数（所有相）。
    2. 要打开自定义编辑器，请单击定义框。
    3. 在编辑器窗口中，输入下列语句：
      ${VolumeFractionH2O}+2*${VolumeFractionH2O(G)}
    4. 要在编辑器中编辑，请单击确定。
  4. 在标量场景 1 屏幕中，右键单击颜色条，然后选择体积分数（所有相）。

对于此绘图方法，请将图例比例固定在 0 到 2 范围内。

  1. 选择场景 > 标量场景 1 > 标量 1 > 标量场节点，然后将最大值设为 2

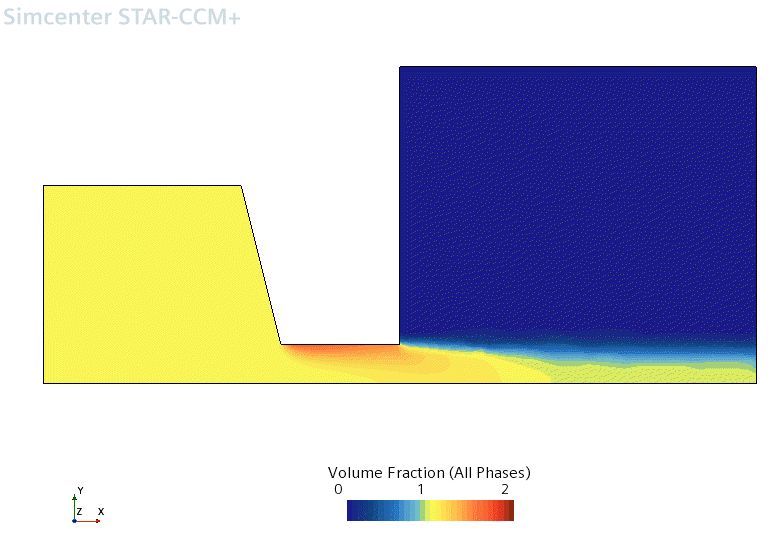

    显示轮廓绘图，如下所示。



合理的近似分布情况为，蓝色和蓝绿色区域主要是空气，绿色区域主要是液态水，而黄色、橙色和红色区域则主要是水蒸气。

以这种方式处理结果可以定性目测各相的空间范围。但是，在空气和水蒸气一起出现的区域，所得到的绘图可能不精确。液态水体积分数稍大于水蒸气体积分数的区域也可能不精确。在此类情况下，后者会导致水蒸气高浓度区域的大小预测值过大。

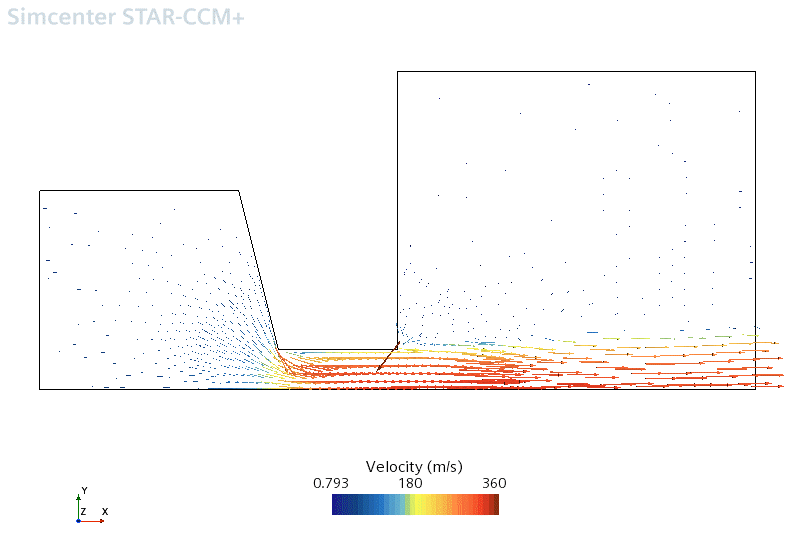

要显示速度矢量：

  1. 右键单击场景节点，然后选择新建 > 矢量。

    矢量场景出现在图形窗口中。



  2. 保存模拟。
