设置材料特性
定义相并设置合适的材料特性。
在相节点下定义每个混合物组分所对应的材料。
要定义相并设置材料特性：
- 右键单击节点并创建新相。
- 将相 1 节点重命名为 H2O。
-
对于 H2O 相，请选择下列模型：
组合框
模型
材料
液体
状态方程
恒密度
- 单击关闭。
- 创建第二相，然后将其重命名为空气。
-
对于空气相，请选择下列模型：
组合框
模型
材料
气体
状态方程
恒密度
- 单击关闭。
- 创建第三相，然后将其重命名为 H2O (G)。
-
对于 H2O (G) 相，请选择下列模型：
组合框
模型
材料
气体
状态方程
恒密度
- 单击关闭。
如果您要设置标准自由表面问题，则仅需两相。但由于此问题涉及空化，所以必须定义空化产生的第三相，即水蒸气。因此，在 Simcenter STAR-CCM+ 材料数据库中将第三相中的空气替换为水蒸气。
- 右键单击 节点，然后选择替换为。

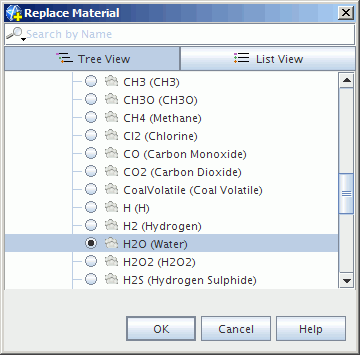

- 在替换材料对话框中，展开节点。
-
激活 H2O（水）。
-
单击确定以替换材料。

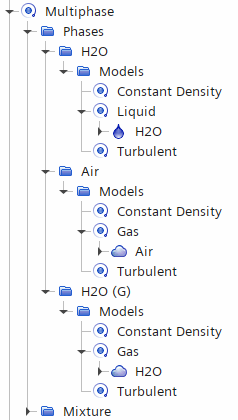

显示的相模型对象如下所示。
默认的第三相材料特性适用于此问题。
- 保存模拟。
