准备可视化速度场和剪切率

为流体速度创建矢量场景，为流体的剪切率创建标量场景。

为流体速度创建矢量场景：
  1. 右键单击场景，然后选择新建 > 矢量。
  2. 打开场景，然后将矢量场景 1 重命名为速度。
  3. 选择速度 > 矢量 1 > 零部件，然后将零部件设为区域 > 模具和区域 > 拉伸。
  4. 选择轮廓 1，然后激活表面。

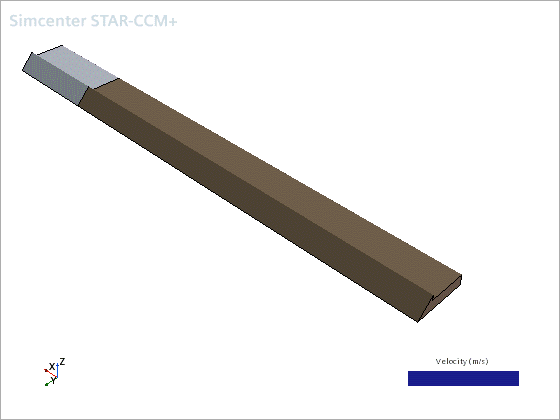

  5. 将图像移入位置，如下列屏幕截图所示：


为剪切率创建标量场景：
  1. 右键单击场景，然后选择新建 > 标量
  2. 打开场景，然后将标量场景 1 重命名为剪切率。
  3. 选择剪切速率 > 标量 1 > 零部件，然后将零部件设为区域 > 模具和区域 > 拉伸。
  4. 选择标量场并将函数设置为剪切率。
  5. 选择颜色条，然后将颜色图设置为灰-暗红。
  6. 选择轮廓 1，然后激活表面。

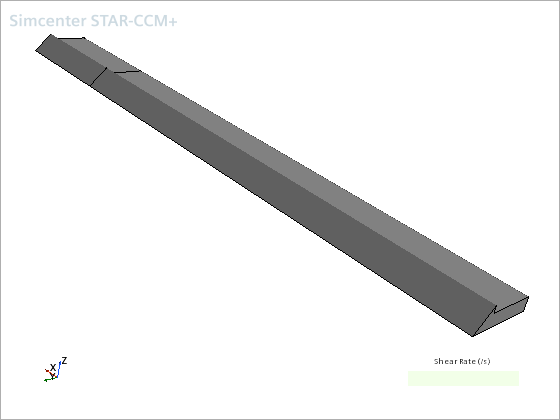

  7. 将图像移入位置，如下列屏幕截图所示：


保存模拟。
