创建模拟并导入面网格
创建模拟，将其命名为拉伸模具，然后导入提供的几何。
- 启动 Simcenter STAR-CCM+ 的双精度版本，然后开始新的模拟。
- 选择节点，然后导航到下载的教程文件的 incompressibleFlow 文件夹。
- 选择 RubberSealGeometry.x_b，然后单击打开。
-
单击确定以接受默认的导入表面选项。
Simcenter STAR-CCM+ 将导入文件。
-

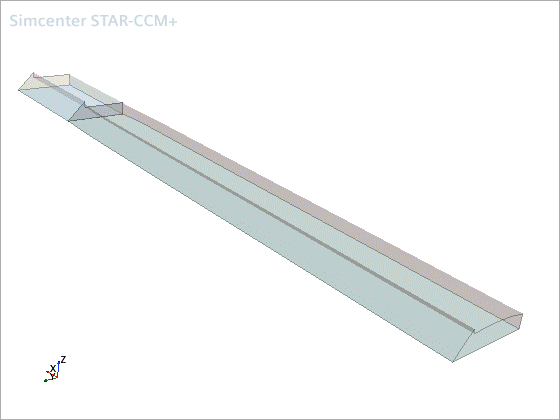

将图像移入就位，如下列屏幕截图所示，然后单击使场景透明
。
场景显示了通过模具的熔融橡胶。几何的短截面代表模具。长截面代表拉伸。拉伸的自由表面通常设置为模具横截面最大尺寸的十倍，以促进快速收敛。如果自由表面太短，求解仍会收敛，但拉伸剖面不允许形成充分发展的流体。
- 将模拟另存为拉伸模具。
