定义旋转运动

磁体和周围的空气以 1 转/秒的速度刚性旋转。定义旋转运动，并创建遵循旋转的局部坐标系。

要定义旋转运动：
  1. 右键单击工具 > 运动节点，然后选择新建 > 旋转。
  2. 展开工具 > 运动 > 旋转节点，然后设置以下属性：
    节点 属性 设置
    旋转速率 旋转速率 1 rps
    旋转轴 方向 [0.0, 0.0, 1.0]
要将运动分配给磁体和旋转的空气区域：
  1. 展开区域节点，然后同时选择 Magnet(磁体) 和旋转区域节点。
  2. 右键单击其中一个选定节点，然后选择编辑...
  3. 在多个对象对话框中，展开物理值 > 运动指定节点，并将运动设为旋转。
  4. 单击关闭。
创建遵循旋转运动的局部坐标系。之后，您使用此坐标系来定义永磁的磁化方向。

要创建沿磁体边定向的局部坐标系：

  1. 右键单击工具 > 坐标系 > Laboratory(基准) > 局部坐标系节点，然后选择新建 > 笛卡尔。

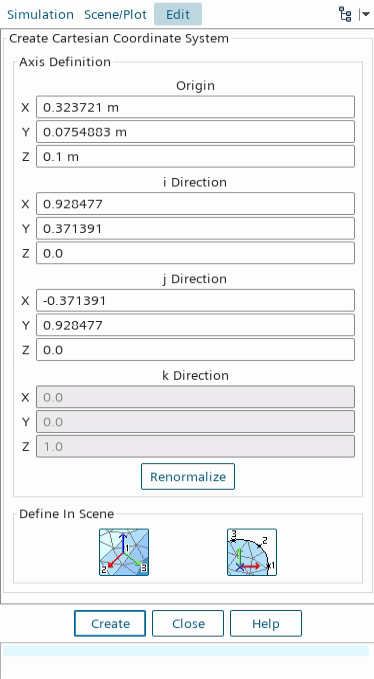

  2. 在编辑对话框中：
    1. 输入以下数据：
      表 1.
      原点 [0.323721, 0.0754883, 0.1]
      i 方向 [0.928477, 0.371391, 0.0]
      j 方向 [-0.371391, 0.928477, 0.0]


    2. 单击创建，然后单击关闭。
要将旋转运动分配给局部坐标系：
  1. 选择工具 > 运动 > 旋转节点，然后将被管理的坐标系设为 Laboratory(基准) > 笛卡尔 1。
  2. 保存模拟。
