运行模拟
运行模拟之前,检查交界面是否已正确定义以及网格是否为共形。
如果在创建交界面之前已生成了网格,网格场景不包括交界面边界。初始化求解时,属于交界面的边界会映射到其各自的交界面边界。如果映射正确,它们应从场景中消失。
-
单击
(初始化求解)。
-

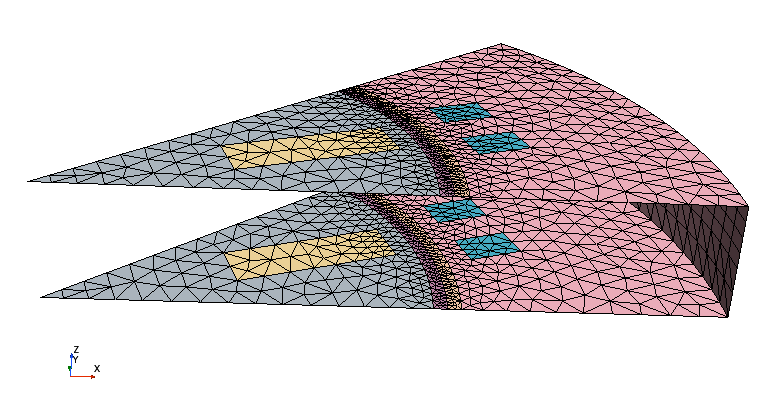

展开场景节点,并打开网格场景 1。
该场景显示了内部边界和属于周期交界面的边界已正确映射到其各自的交界面。
-

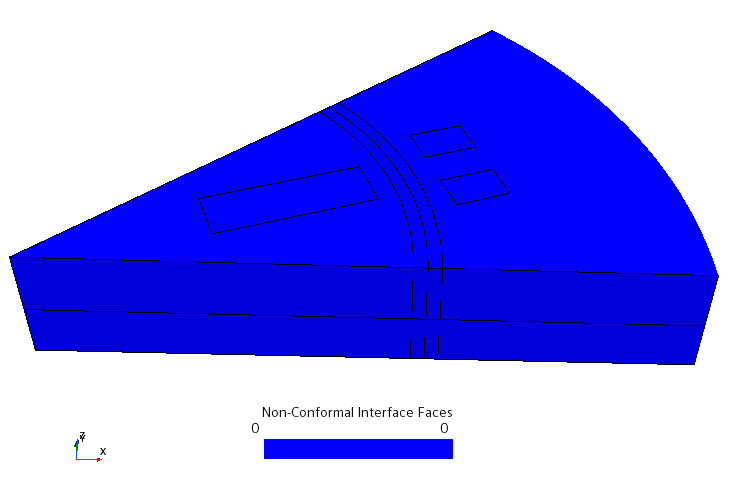

打开 Conformal Mesh Check(共形网格检查) 场景。
该场景显示了所有交界面均为共形。
要设置模拟时间步并增加空气间隙网格重构求解器的详细程度:
-
展开求解器节点,并设置下列属性:
节点 属性 设置 隐式非稳态 时间步 0.00625 s 网格重构 详细说明 高
定义内部迭代次数和最大物理时间:
-
编辑停止条件节点,然后设置下列属性:
节点 属性 设置 最大内部迭代 最大内部迭代 3 最大物理时间 最大物理时间 0.24 s - 运行模拟。

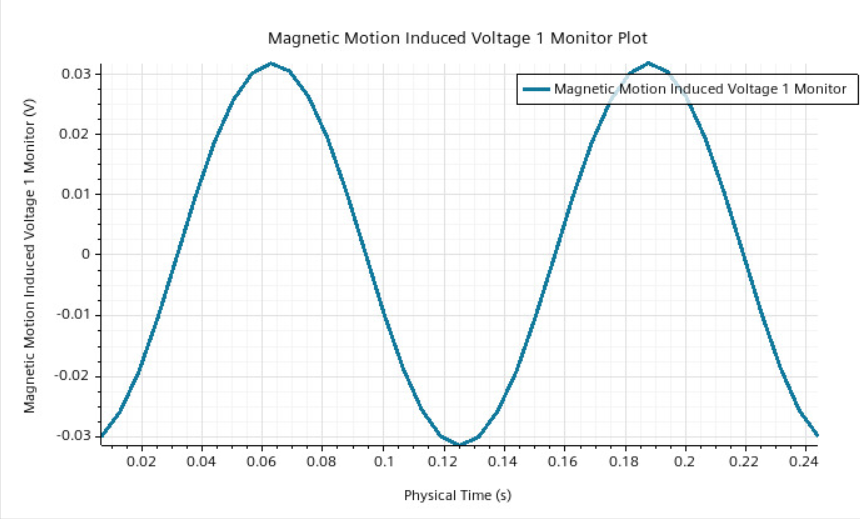

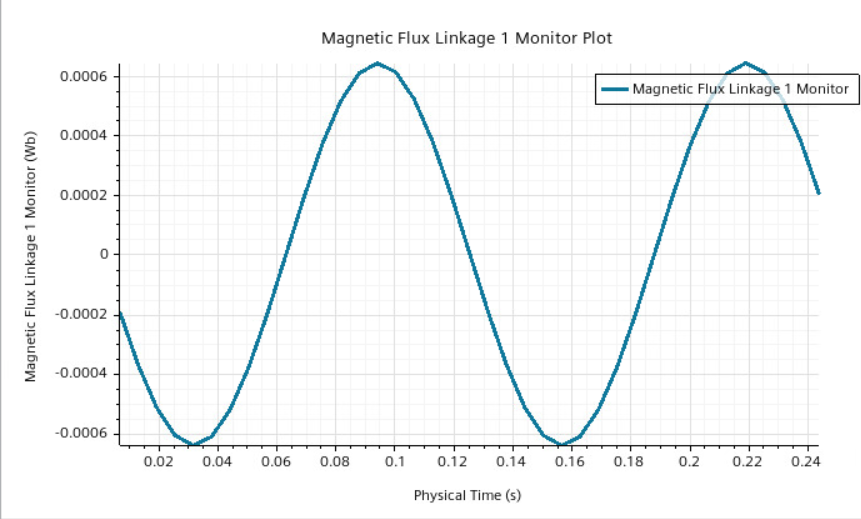

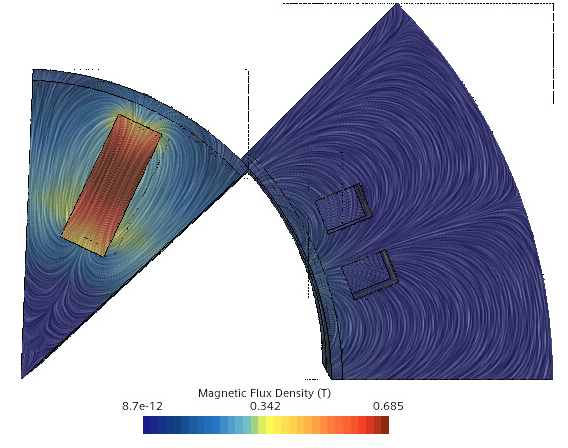

场景和绘图显示如下:
