创建交界面

使用空气间隙网格重构设置模拟时，用户需要手动定义交界面。对于空气间隙网格重构，空气间隙区域之间需要有重复交界面。

对于此模拟，可创建三种类型的交界面：
  • 原位交界面，包括同一区域的零部件之间的内部交界面，以及接触区域之间的接触交界面
  • 空气区域的侧面之间的周期交界面
  • 发生网格重构的重复交界面，即空气间隙固定区域与空气间隙旋转区域之间的交界面
为方便起见，首先手动创建这些交界面，然后使用动态查询将其分配给正确的零部件接触。

要创建原位内部交界面：

  1. 展开区域节点。
  2. 右键单击 Airgap_Fixed 区域节点，然后选择创建交界面。

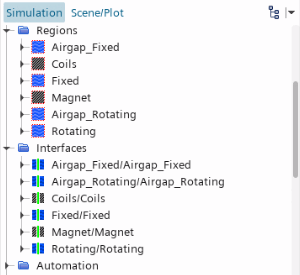

    Simcenter STAR-CCM+ 将在交界面节点下添加一个交界面 Airgap_Fixed/Airgap_Fixed。默认情况下，该交界面类型为内部。
  3. 对每个剩余区域重复上一步。


要在磁铁和旋转空气域之间创建接触模式交界面：
  1. 同时选择磁铁和旋转区域节点。
  2. 右键单击其中一个选定节点，然后选择创建交界面 > 接触模式边界交界面。
要在线圈和固定空气域之间创建接触模式交界面：
  1. 同时选择线圈和固定区域节点。
  2. 右键单击其中一个选定节点，然后选择创建交界面 > 接触模式边界交界面。
要在固定空气间隙和固定空气域之间创建接触模式交界面：
  1. 同时选择 Airgap_Fixed 和固定区域节点。
  2. 右键单击其中一个选定节点，然后选择创建交界面 > 接触模式边界交界面。
要在旋转空气间隙和旋转空气域之间创建接触模式交界面：
  1. 同时选择 Airgap_Rotating 和旋转区域节点。
  2. 右键单击其中一个选定节点，然后选择创建交界面 > 接触模式边界交界面。
要在空气域的侧面之间创建周期交界面：
  1. 右键单击 Airgap_Fixed 区域节点，然后选择创建交界面。
  2. 对以下区域重复上一步：
    • Airgap_Rotating
    • 固定
    • 旋转
  3. 展开交界面节点，然后同时选择刚刚创建的交界面，即：
    • Airgap_Fixed/Airgap_Fixed 2
    • Airgap_Rotating/Airgap_Rotating 2
    • 固定/固定 2
    • 旋转/旋转 2
  4. 右键单击其中一个选定交界面，然后选择编辑...
  5. 在多个对象对话框中，设置以下属性：
    属性 设置
    拓扑 周期
    周期转换 > 周期性 旋转
要在空气间隙区域之间创建重复交界面：
  1. 同时选择 Airgap_Fixed 和 Airgap_Rotating 区域节点。右键单击其中一个选定区域，然后选择创建交界面 > 接触模式边界交界面。
  2. 选择交界面 > Airgap_Fixed/Airgap_Rotating 节点，然后将拓扑设为重复。
要将相关零部件接触分配给刚刚创建的交界面：

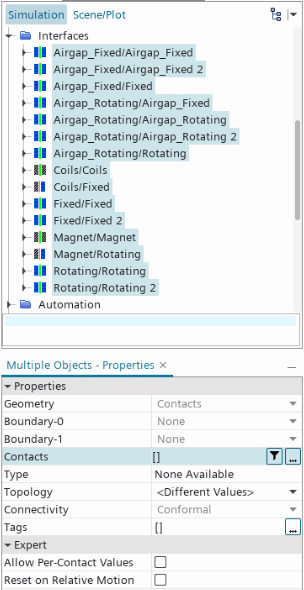

  1. 同时选择所有交界面节点。在接触属性中，单击 。

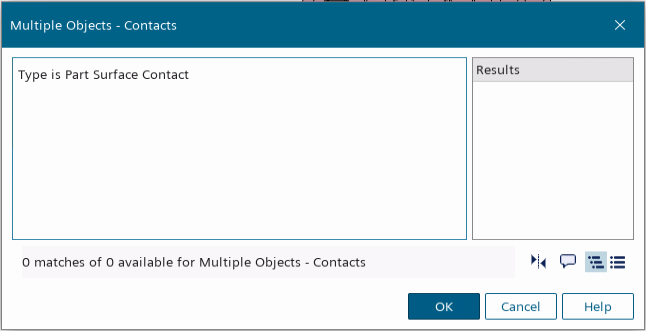

  2. 在多个对象 - 接触对话框中，将查询设为类型是零部件表面接触，然后单击确定。

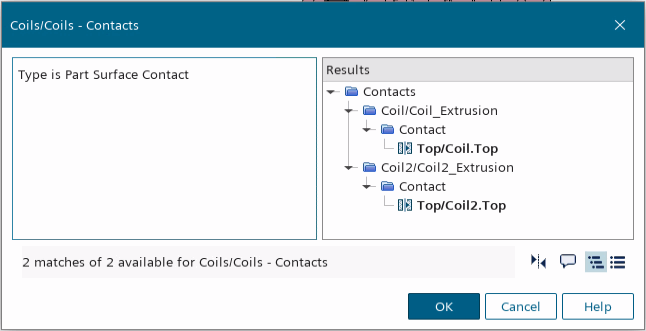

    对于每个交界面，Simcenter STAR-CCM+ 会自动查找相关的零部件接触，并设置接触属性。要可视化为交界面分配了哪些接触，可以打开查询编辑器 ()。例如，线圈/线圈交界面包含两个零部件接触：

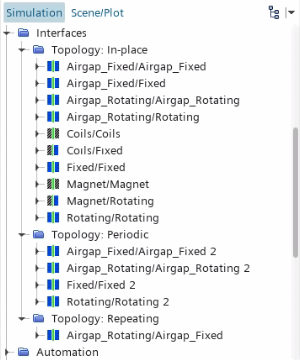

为了简化模拟树内的导航，可以按拓扑将交界面分组：
  1. 右键单击交界面节点，然后选择分组依据 > 拓扑。


要检查网格在每个交界面上是否共形，可以创建一个标量场景：
  1. 右键单击场景节点，然后选择新建 > 标量。
  2. 将场景 > 标量场景 1 节点重命名为共形网格检查，然后设置下列属性：
    节点 属性 设置
    标量 1
    部件 部件 选择所有区域
    标量场 函数 非共形交界面
  3. 保存模拟。
