设置绘图

创建查看模拟结果的绘图。

创建线探测，并用它提取鼓泡塔的径向上的数据。在创建衍生零部件时，Simcenter STAR-CCM+ 自动使用活动场景显示零部件的预览。

要设置绘图：

  1. 右键单击衍生部件节点并选择新建 > 探针 > 线探针。
  2. 在创建线探测面板中，完成下列操作：
    1. 请确保已选择输入零部件框内的 Default_Fluid。
    2. 将点 1 的坐标设置为 [2.7, 0.0, 0.0] m。
    3. 将点 2 的坐标设置为 [2.7, 0.025, 0.0] m。
    4. 在显示框中选择无没有显示器。

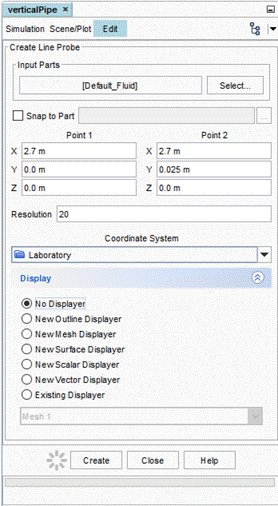

      面板显示如下。



    5. 单击创建，然后单击关闭。

绘图中的 X 轴表示管道中数据点的径向位置。为方便起见，使用标准化径向位置 (r/R)，这样可使用场函数指定：

  1. 右键单击自动化 > 场函数节点并选择新建 > 标量。
  2. 将用户场函数 1 节点重命名为标准化径向位置。
  3. 将函数名设置为标准化径向位置。

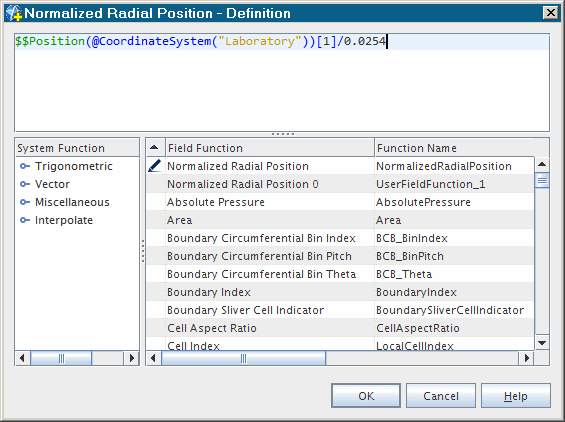

  4. 将定义设置为 $$Position(@CoordinateSystem("Laboratory"))[1]/0.0254
    注引用位置场函数时使用两个美元符号 ($$)。


此时可创建绘图。

  1. 单击绘图工具栏中的 （创建/打开绘图），然后选择 XY 绘图。
  2. 将绘图 > XY 绘图 1 节点重命名为空气体积分数。
  3. 在零部件属性中，单击 （自定义编辑器）。
    在空气体积分数 - 零部件对话框中选择衍生零部件 > 线探头。
  4. 选择空气体积分数 > X 类型节点，然后将数据类型设为标量。

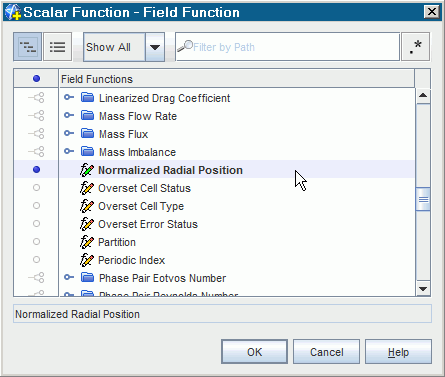

  5. 选择 X 类型 > 标量函数节点，然后将场函数属性设为标准化径向位置。

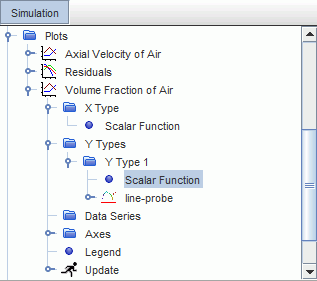

  6. 选择 Y 类型 > Y 类型 1 > 标量函数节点。


  7. 将场函数属性设为体积分数 > 空气体积分数。

另一绘图的许多属性与第一个绘图相同，因此可以复制和粘贴初始绘图以创建第二个绘图，然后视需要更改一些属性：

  1. 右键单击绘图 > 空气体积分数节点，选择复制，然后右键单击绘图节点并选择粘贴。
  2. 将新绘图重新命名为轴向空气速度。
  3. 右键单击绘图节点，然后选择刷新。

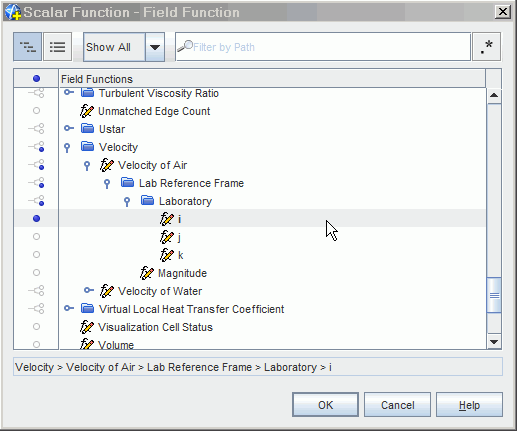

  4. 选择轴向空气速度 > Y 类型 > Y 类型 1 > 标量函数节点，然后将场函数设为速度 > 空气速度 > 基准参考系 > 基准 > i。

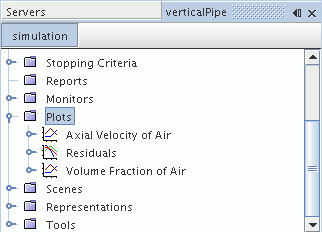

  5. 要打开绘图，右键单击绘图节点，然后选择打开所有绘图。使用图形窗口顶部的选项卡显示各个绘图。
  6. 保存模拟。
