验证结果

将结果与实验数据做比较。

对照实验数据验证 S-Gamma 和非 S-Gamma 求解。实验数据由两个逗点分隔值 (.csv) 文件提供。以表格形式将此数据导入模拟。

要验证结果：

  1. 右键单击工具 > 表节点，然后选择新表 > 文件表。
  2. 在打开对话框中，导航至已下载教程文件的 multiphaseFlow 文件夹，然后选择文件 vAir.csv 和 voidFraction.csv。
  3. 单击打开。
  4. 使用相同的方法，导入在本教程第一部分中导出的 .csv 文件：
    • nonSGamma_vAir.csv
    • nonSGamma_voidFraction.csv。

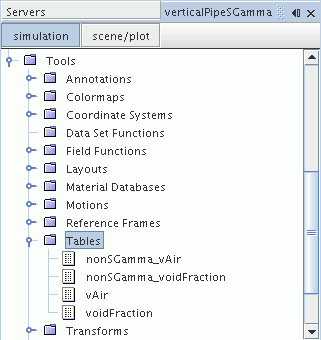

    更新过的表节点如下所示。



现在将表格数据添加到绘图，先从空气体积分数绘图开始：

  1. 选择绘图 > 空气体积分数节点。
  2. 右键单击数据系列节点，然后选择添加数据。
  3. 在将数据提供方添加至绘图窗口内，选择无效分数。

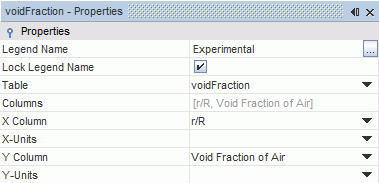

  4. 选择数据系列 > 无效分数节点，并执行下列操作：
    1. 将图例名设置为实验。
    2. 使用下拉菜单将表设置为 voidFraction。
    3. 将 X 列设置为 r/R。
    4. 将 Y 列设置为空气空隙率。


  5. 选择无效分数 > 标记样式节点，然后执行下列操作：
    1. 将颜色设置为黑色。
    2. 将形状设置为填充圆。

将非 S-Gamma 数据集添加到绘图。

  1. 按以上描述添加表格数据，并选择 NonSGamma_voidFraction 数据提供方。

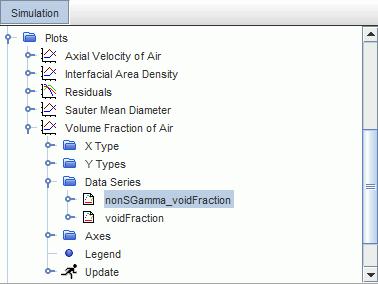

  2. 选择数据系列 > NonSGamma_voidFraction 节点。

执行以下操作：

  1. 将图例名称设置为 NonSGamma。
  2. 使用下拉菜单将表设置为 nonSGamma_voidFraction。
  3. 将 X 列设为线探测：标准化径向位置。
  4. 将 Y 列设为线探测：空气体积分数。
  5. 选择 NonSGamma_voidFraction > 线样式节点，然后执行下列操作：
    1. 将颜色设置为自选的颜色。在本教程中，蓝色被用于非 S-Gamma 数据集。
    2. 将样式设置为实线。
    3. 选择 NonSGamma_voidFraction > 标记样式节点，然后将颜色设置为蓝色。

重命名本模拟的原始数据集。

  1. 选择空气体积分数 > Y 类型 > Y 类型 1 > 线探测节点，然后将图例名称设置为 S-Gamma。

将 S-Gamma 数据集的线类型设置为实线：

  1. 选择线探测 > 线样式节点，然后将样式设置为实线。

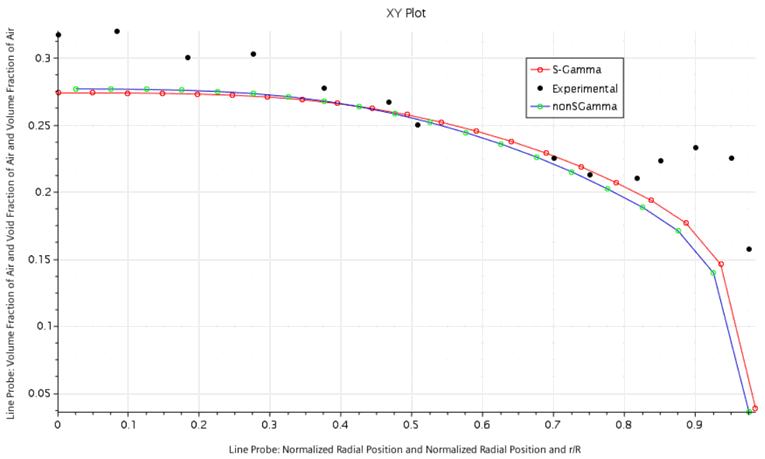

随即显示空气体积分数绘图，如下所示。



使用上述方法将其余数据集添加到轴向空气速度绘图。

  1. 将两个数据集添加至轴向空气速度绘图内的数据系列节点。将一个数据集重命名为 vAir，将另一个重命名为 NonSGamma_vAir。
  2. 右键单击 vAir 数据集节点，然后选择编辑。
  3. 在编辑对话框中，按下表所示设置属性。

    节点

    值

    表

    vAir

    X 列

    r/R

    Y 列

    轴向空气速度

    符号样式 > 颜色

    黑色

    符号样式 > 形状

    填充圆

对 NonSGamma 数据集执行相同的操作。

  1. 右键单击 NonSGamma_vAir 数据集节点，然后选择编辑。
  2. 在编辑对话框中，按下表所示设置属性。

    节点

    值

    表

    nonSGamma_vAir

    X 列

    线探测：标准化径向位置

    Y 列

    线探测：空气速度[i]

    线样式 > 颜色

    蓝色

    线样式 > 样式

    固体

    符号样式 > 颜色

    蓝色

重命名本模拟的原始数据集：

  1. 选择轴向空气速度 > Y 类型 > Y 类型 1 > 线探测节点，然后将图例名称设置为 S-Gamma。

将 S-Gamma 数据集的线类型设置为实线：

  1. 选择线探测 > 线样式节点，然后将样式设置为实线。

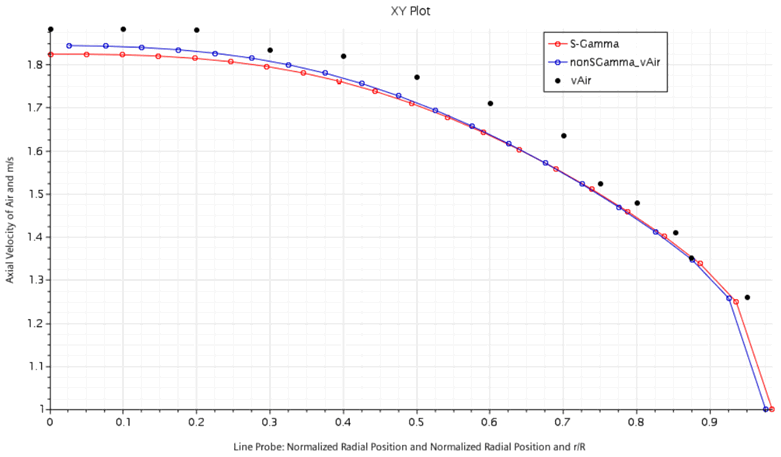

轴向空气速度绘图如下所示。



  1. 保存模拟。
