分析结果

可以使用之前创建的每个场景来关注求解的进展。

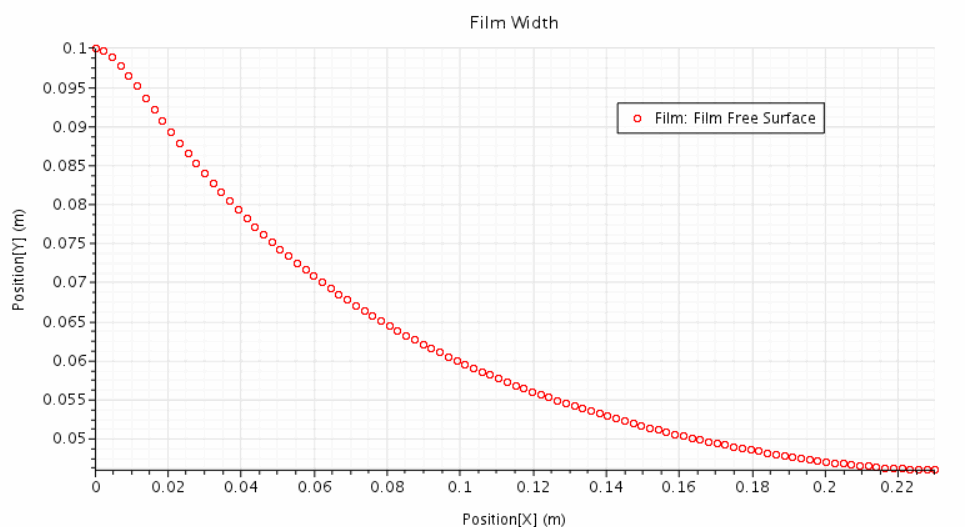

液膜宽度

从模具出口处的初始宽度为 0.1 m，从中心线开始测量，液膜宽度减小到值 0.046 m。

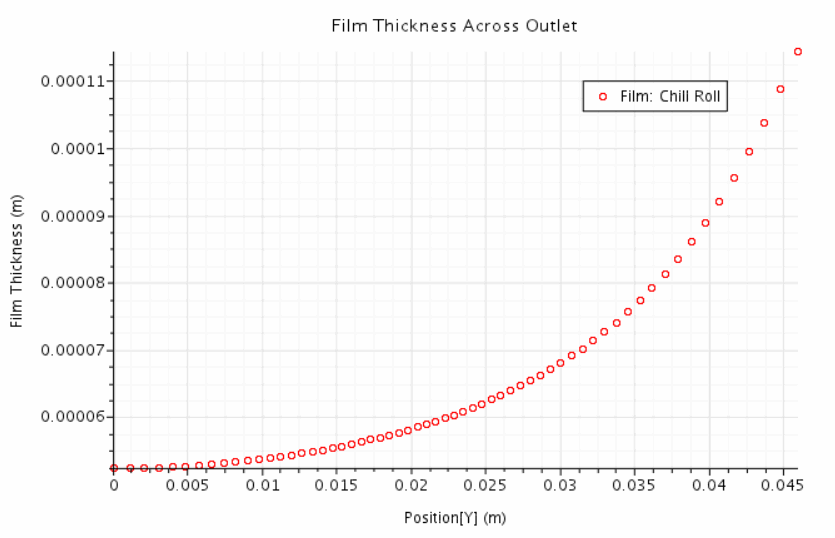

沿冷却辊的液膜厚度

液膜在中心线处达到 0.052345 mm 的最小厚度。厚度向自由表面增长，达到 0.1144 mm 的值。

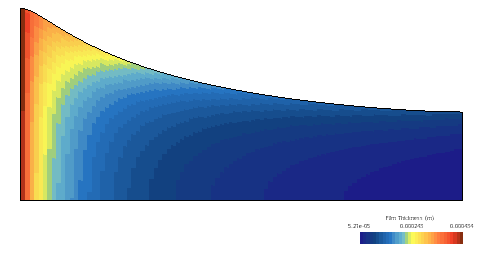

液膜厚度
模具出口处与流入边界对应的恒定初始液膜厚度为 0.46 mm，在拉伸方向连续减少。液膜厚度在液膜上不保持恒定，而是假设分布。理想情况下，您希望在拉伸时实现均匀分布。在流出边界处的中心线处达到最小值 0.052345 mm。

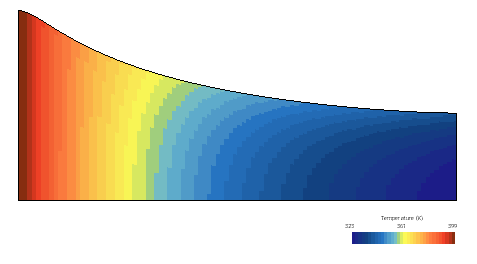

液膜温度

液膜进入域，温度为 400 K。退出域时，液膜将在拉伸方向逐渐冷却，以达到中心线的最小值。流出边界对应于冷却辊。

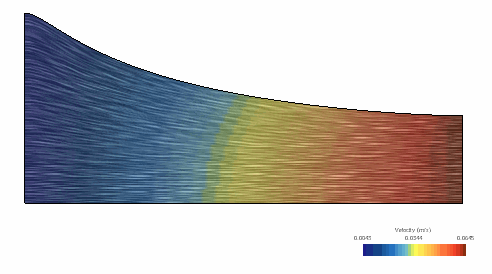

液膜速度
速度场在模具出口（流入边界）处按照指定速度 0.0043 m/s 发展，在流出边界指定的拖曳速度在给定时作为拉伸比和流入速度的乘积，以及由于质量守恒而引起的薄膜宽度和厚度的差。
