定义几何体和工艺参数

在 3D-CAD 中，可以在液膜未变形状态下创建液膜的几何体，然后将设计参数应用于其长度和宽度。随后，在模拟设置中，您将创建全局参数，以便在边界定义工艺条件时使用。

您创建的几何体是一个矩形，其宽度对应于液膜的初始宽度的一半（因此为 0.1 m），长度是液膜长度，0.23 m。在 X-Y 平面上专门创建矩形草图并在 Z 方向拉伸，以便以后可以在 Z = 0 的 X-Y 平面上创建 2D 网格。

在进入模拟时，可为液膜的速度和厚度（分别为模具出口速度和模具液膜厚度）定义全局参数。还可以定义液膜拉伸比的参数。

要定义和参数化几何体：

  1. 启动 Simcenter STAR-CCM+ 的双精度版本，然后开始新的模拟。
  2. 创建用于定义未变形液膜的几何体：
    1. 右键单击几何体 > 3D-CAD 模型节点，然后选择新建。
    2. 在 3D-CAD 面板中，右键单击 3D-CAD 模型 1 > 特征 > XY，然后选择创建草图。

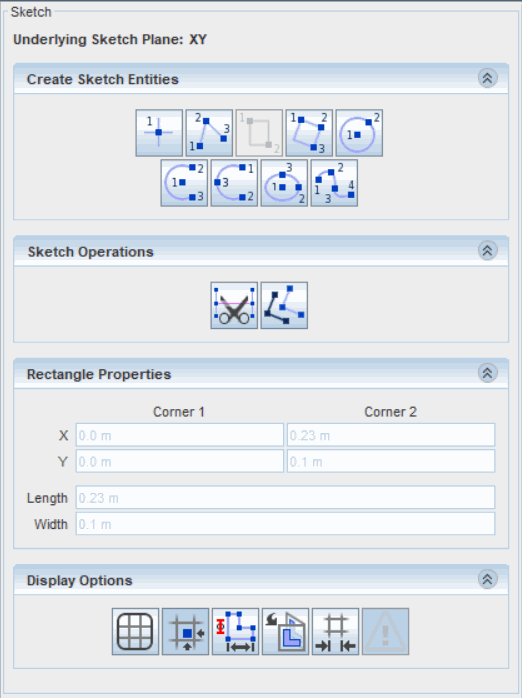

    3. 在创建草图实体组合框中，单击（创建矩形）。
    4. 在图形窗口中，在草图平面上创建一个矩形，其中的第一个拐角位于原点，位置 [0 m, 0 m]，第二个拐角位于 [0.23 m, 0.1 m]，结束时宽度为 0.1 m、长度为 0.23 m。

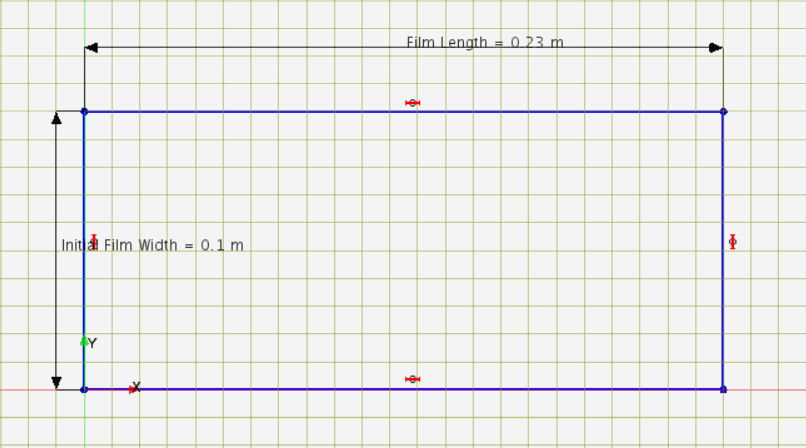

  3. 将初始液膜宽度和液膜长度定义为设计参数：
    1. 右键单击其中一条垂线，然后选择应用长度尺寸。
    2. 在尺寸对话框中，激活曝光参数，输入名称初始液膜宽度，然后单击确定。
    3. 右键单击水平线，然后选择应用长度尺寸。
    4. 在尺寸对话框中，激活曝光参数，输入名称液膜长度，然后单击确定。


    5. 单击确定以关闭草图面板。
    6. 在 3D-CAD 模拟树中，展开 3D-CAD 模型 1 > 设计参数以审核设计参数。
  4. 拉伸草图：
    1. 右键单击特征 > 草图 1节点，然后选择拉伸。
    2. 在拉伸面板中，接受所有默认设置，然后单击确定。
  5. 单击关闭 3D-CAD。
继续定义用于描述液膜进入条件和拉伸比的全局参数。
  1. 要定义全局参数：
    1. 在 Simcenter STAR-CCM+ 模拟中，右键单击自动化 > 参数节点并选择新建 > 矢量。
    2. 将参数 > 矢量节点重命名为模具出口速度，然后设置以下属性：
      属性 设置
      价值 [0.0043, 0.0, 0.0]
      量纲 长度/时间（在维度对话框中，设置长度 = 1 和时间 = -1。）
    3. 创建另一个参数，标量参数，并将其重命名为模具出口液膜厚度。
    4. 选择模具出口液膜厚度节点，然后设置下列属性：
      属性 设置
      价值 4.6E-4
      量纲 长度
    5. 创建另一个标量参数，并将其重命名为拉伸比。
    6. 选择拉伸比节点，然后将值设为 15。
  2. 将模拟另存为 filmCasting.sim。
