创建初始液膜网格

在 Simcenter STAR-CCM+ 中，需要使用二维网格进行薄膜铸造模拟。您创建的网格表示液膜的初始未变形状态。在模拟过程中，网格作为求解的一部分进行了变形。

要创建 2D 网格，可将定向网格生成器应用于位于 Z = 0 平面上的块表面。

要创建初始液膜网格：
  1. 右键单击几何体 > 3D-CAD 模型 > 3D-CAD 模型 1节点，然后选择新几何部件。
  2. 在部件创建选项对话框中，接受默认设置并单击确定。
  3. 创建几何场景。
  4. 要提供要在其上定义边界条件的单独表面，右键单击部件 > 体 1 > 表面 > 默认节点并选择按角度拆分，然后单击确定。
  5. 标识位于 Z = 0 的 X-Y 平面上的部件表面，以在其上创建 2D 网格：
    1. 右键单击操作节点，然后选择新建 > 网格 > 2D 网格化标记。
    2. 在创建 2D 网格化操作标记对话框中，选择体 1并激活创建时执行，然后单击确定。
  6. 将标记体及其表面指派给具有边界的区域：
    1. 右键单击部件 > 体 1 节点，然后选择将部件分配到区域。
    2. 在将部件分配到区域对话框中，保留为所有部件创建一个区域，但将区域重命名为液膜。
    3. 选择为每个部件表面创建边界。
    4. 单击应用，然后单击关闭。
  7. 创建由四边形网格单元组成的二维定向网格：
    1. 右键单击操作节点，然后选择新建 > 网格 > 定向网格。
    2. 在创建定向网格操作对话框中，选择体 1，然后单击确定。
    3. 右键单击操作 > 定向网格节点，然后选择编辑。
    4. 在定向网格模拟树中，选择源表面节点，然后将源表面设为默认 5。
    5. 选择目标表面节点，然后将目标表面设为默认 6。
    6. 右键单击源网格节点，然后选择新建源网格 > 块网格。
    7. 在此源网格的部件集合对话框中，选择体 1，然后单击确定。
    8. 在块拓扑面板中，单击　（利用块曲线自动填充特征边）。
    9. 要指定沿 2D 定向网格的边的网格单元分布，将模式设为块网格。
    10. 在图形窗口中，选择其中一条短边，将切分数设为 60，然后单击应用。
    11. 然后，选择其中一条长边，将 切分数设为 100，然后单击应用。
    12. 单击关闭。
    13. 右键单击网格分布，然后选择新建体积分布。
    14. 在创建新网格分布的部件对话框中，选择体 1，然后单击确定。
    15. 单击关闭定向网格。
  8. 右键单击操作 > 定向网格节点，然后选择执行。

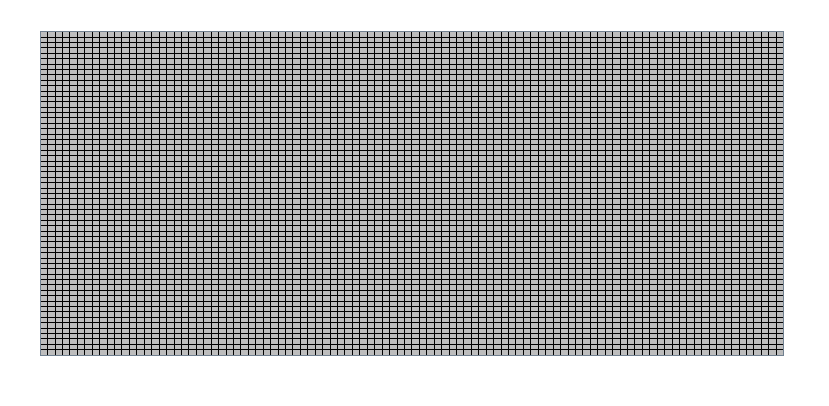

  9. 创建网格场景。


  10. 保存模拟。
