草绘整流器电路

激活线圈物理连续体的电路模型后，Simcenter STAR-CCM+ 将在模拟树中添加电路节点。在此，可使用电路编辑器创建具有原回路和副回路的整流器电路。

要打开电路编辑器：

右键单击电路 > 电路 1 节点，然后选择打开电路编辑器。

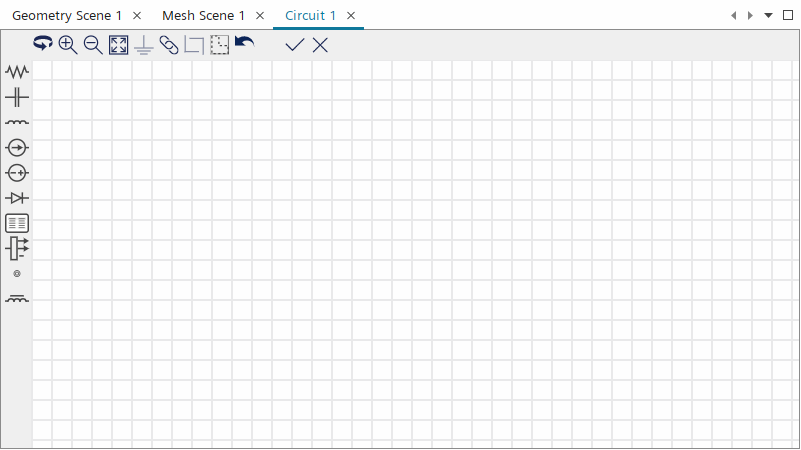

在打开的电路编辑器工作区中，可以在左侧的图标中找到电路元件。顶部栏上的图标显示旋转元件、放大、缩小和重置工作区等操作。

在电路编辑器中添加电路元件及其连接时，Simcenter STAR-CCM+ 会在电路 1 节点中添加相应的电路对象。某些对象需要进一步属性设置，这些属性设置在电路编辑器中不可用 - 需要在模拟树中进行这些设置。

要为主电路添加元件：
1. 在电路编辑器的左侧，单击（电阻）。（仅单击按钮 - 不是单击并拖动）。

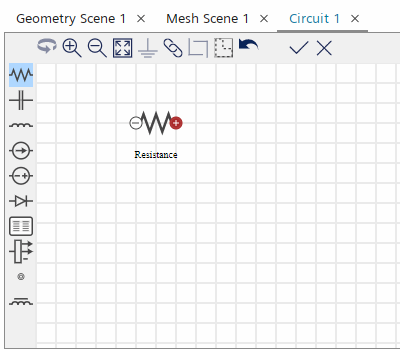

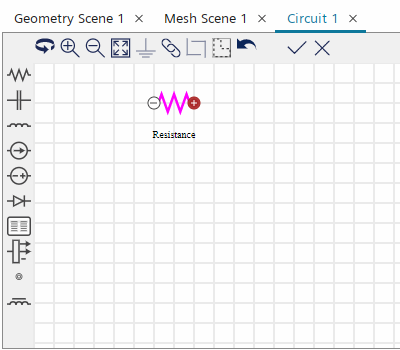

2. 要放置元件，在电路画布内的大致位置单击，如下所示。
3. 单击（确认更改）。
4. 要将元件移动至其预期位置，在画布上单击并拖动元件。

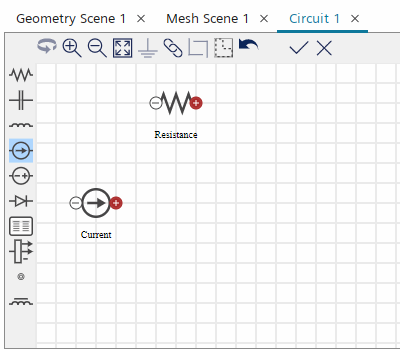

5. 从左侧中，单击（电流）并添加主电流源，如下所示。

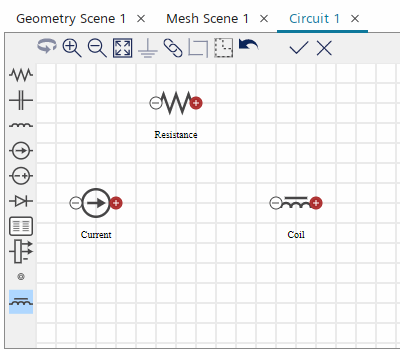

6. 此外，单击（线圈）并添加主励磁线圈：
单击（确认更改）。
尽管元件位于正确的位置，但其方向不正确。
要设置主电路元件的方向：
1. 在电路编辑器中，单击电阻元件的中间位置。中间零部件突出显示。
2. 在电路编辑器的顶部栏中，单击（旋转元件）两次，或直到电阻元件的正极端子朝向屏幕左侧。

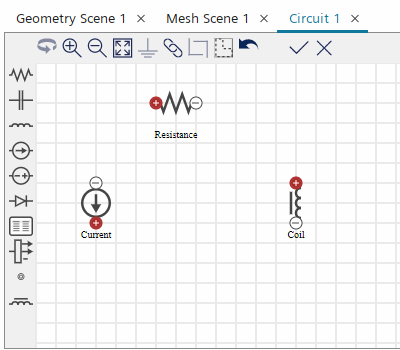

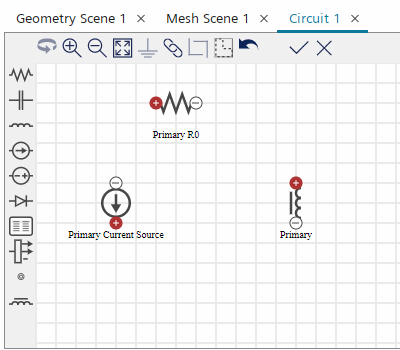

3. 对电流源和线圈元件重复这些步骤，使所有三个元件的方向如下所示：
要为电阻元件指定一个包含对主回路引用的名称：
1. 在电路编辑器中，双击电阻标签，然后输入名称主 R0。
2. 输入新名称后，按[Enter]。
对其他两个元件重复上一步骤，使其名称如下：
1. 将电流重命名为主电流源。
2. 将线圈重命名为初级线圈。
3. 调整主电流源的位置，使名称完全可见。
要连接主电路元件的端子：
1. 在“操作”工具栏上，单击（创建连接）。
2. 要启动连接，在主 R0 元件的负极端子上单击一次。

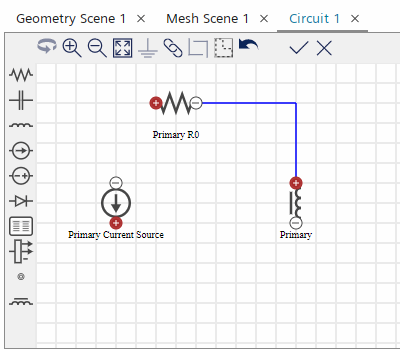

3. 要完成连接，在主元件的正极端子上单击一次，然后按[Enter]。
4. 如果连接中的拐角向内而不是向外，则选择连接本身并单击（翻转连接）。
  无论何时绘制连接，翻转连接均处于活动状态，并可用于重新绘制与反向拐角方向相同的连接。
5. 使用相同的方法连接其余的元件。
6. 完成连接后，单击（确认更改）。

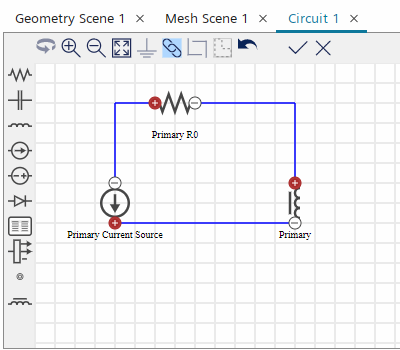

完全连接的主电路如下所示：

每个电路都需要接地连接。对于主电路，将主电流源的正极端子指定为接地连接。

要设置主电路的接地连接：
1. 在电路编辑器中，单击主电流源的正极端子。
2. 在“操作”工具栏上，单击（添加接地连接）。
3. 单击（确认更改）。

副电路包括由 4 个二极管和一个电容组成的全波整流器。此电路引入了接头，因为通过这些接头可以建立在一个点收敛的连接。

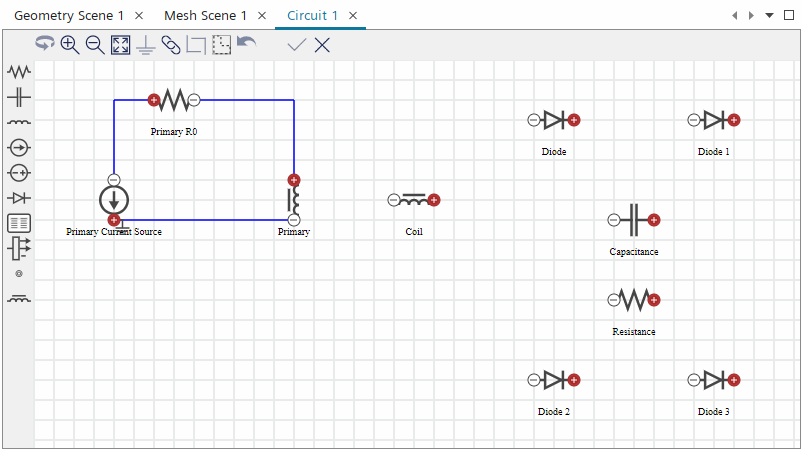

使用上述方法，在如下所示的大致位置将以下组件添加到电路：
- 一个励磁线圈（）
- 四个二极管（）
- 一个电容（）
- 一个电阻（）
要定向和对齐组件：
1. 分别选择每个组件并应用（旋转元件）操作，直到其方向与下图所示的方向匹配。
2. 将拖动组件到目标位置来对齐组件。

对于副电路，在二极管与电容和电阻元件之间的连接处添加接头。

要添加接头：
1. 在元件列表中，单击（接头）。

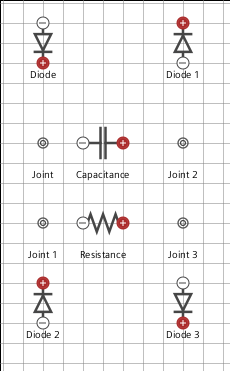

2. 在电路画布上靠近如下所示的位置放置四个接头。
3. 如有必要，使用鼠标指针选择每个接头并将其拖动至其目标位置。
4. 不要单击（确认更改）。在确认更改之前，必须创建与接头的连接。
要将接头连接至二极管：
1. 在“操作”工具栏上，单击（创建连接）。
2. 要启动第一个连接，在二极管元件的正极端子上单击一次。
3. 要完成第一个连接，在接头元件上单击一次。
  在结束接头上的连接时，无需按[Enter]。

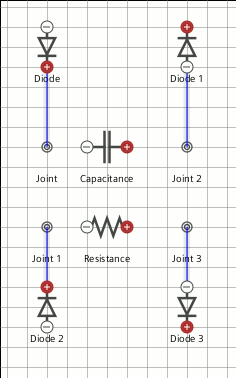

4. 对其他三个接头重复此操作，每次从各自的二极管端子开始，在接头上结束：

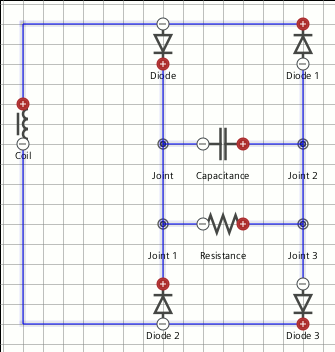

现在，完成电路连接以匹配以下布局：
最后，为副电路添加接地连接，并重命名励磁线圈和电阻：
1. 将电阻元件重命名为二次负载。
2. 将线圈元件重命名为次级线圈。
3. 选择二次负载元件的正极端子，然后在“操作”工具栏中单击（添加接地连接）。
4. 单击（确认更改）。

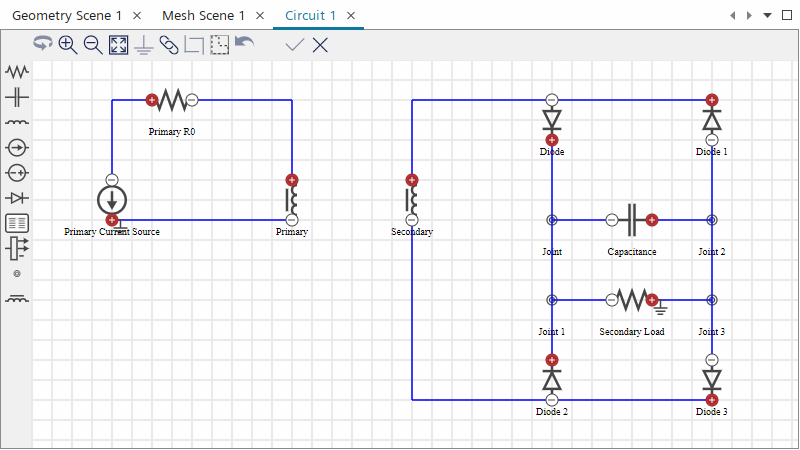

最终的电路如下所示：
保存模拟。
