准备整流器网格

由于几何是轴对称的，因此可以为此模拟准备二维网格。此外，由于在此模拟中忽略了流体效应，因此可以将空气和涡芯零部件分配给同一区域。

在 Simcenter STAR-CCM+ 中，用户可以基于原始 3D 零部件的表面创建 2D 网格。提供一个标记操作来检测选定 3D 零部件的边。

  1. 要标记零部件以进行 2D 网格化：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 2D 网格化标记。

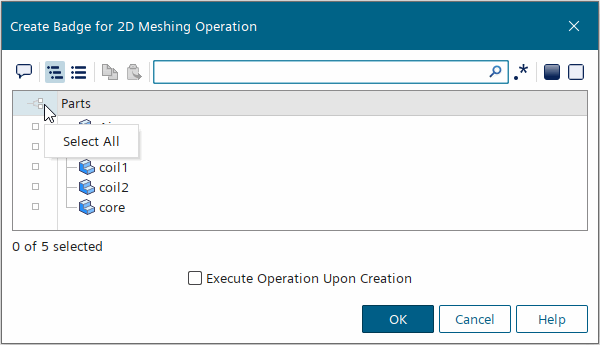

    2. 在创建 2D 网格化操作标记对话框中，单击全选，如下所示。


    3. 在同一对话框中，激活执行创建操作，然后单击确定。
应用 2D 网格化标记后，可以继续定义此案例的区域和边界。
  1. 要将零部件初始分配至区域：
    1. 在几何 > 零部件节点中，多选空气、空气 2 和涡芯。
    2. 右键单击节点之一，然后选择将零部件分配给区域。

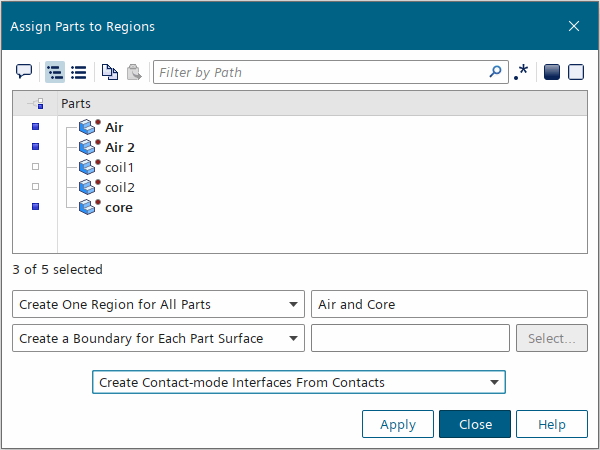

    3. 在将零部件分配给区域对话框中，进行下列选择：
      • 选择为所有零部件创建一个区域，然后将相邻区域名称设为空气与涡芯。
      • 为每个零部件表面创建一个边界
      • 根据接触创建接触模式交界面


    4. 单击应用。将对话框保持打开状态，以执行下一步。
  2. 要向各自的区域分配线圈零部件：

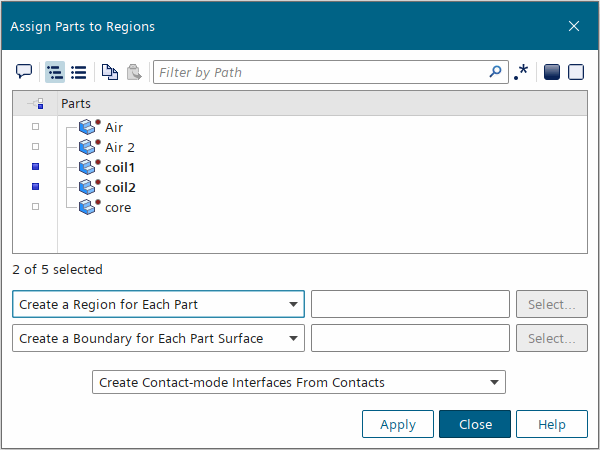

    1. 在将零部件分配给区域对话框中，多选零部件 coil1 和 coil2。
    2. 进行以下选择（注意，自上一次分配以来，只有第一个选择已更改）：
      • 为每个零部件创建一个区域。
      • 为每个零部件表面创建一个边界
      • 根据接触创建接触模式交界面


    3. 单击应用，然后单击关闭。

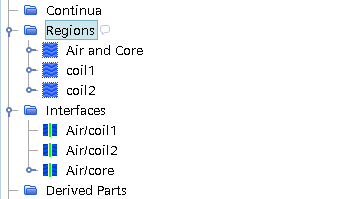

    进行这些分配后，树中将显示三个区域及其各自的交界面。

  3. 要指定网格生成流程：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格 (2D)。
    2. 在创建自动网格 (2D) 操作对话框中：
      • 选择所有零部件。
      • 从选择网格生成器中，选择四边形网格生成器。
    3. 单击确定。
    4. 在操作节点中，选择自动网格 (2D) > 网格生成器 > 四边形网格生成器节点，然后激活执行兼容性细化。
    5. 选择自动网格 (2D) > 默认控制 > 基础尺寸节点，然后将基础尺寸设为 0.008 m。
    6. 此外，选择面网格增长率节点，将面网格增长率设为慢。
由于此分析重点关注是线圈和铁芯附近的电磁通量，因此可以在域的边上粗糙化网格。
  1. 要在外周长上实现网格粗糙化，将面控制应用于外部边并设置更大的目标尺寸：
    1. 右键单击自动网格 (2D) > 自定义控制节点，然后选择新建 > 面控制。

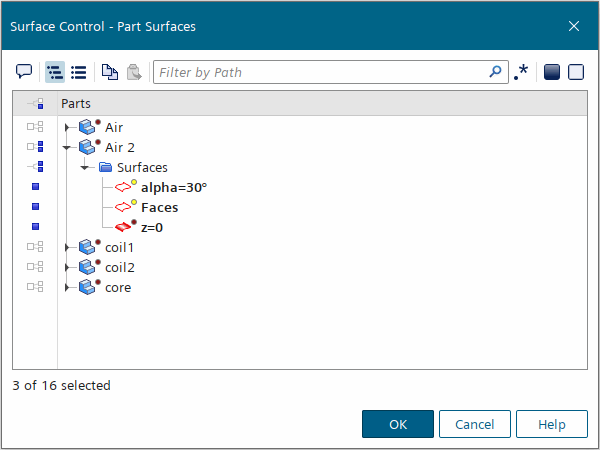

    2. 编辑面控制子节点，将零部件表面设为包含空气 2 零部件中的所有表面（零部件选择对话框如下图所示）。


    3. 然后选择面控制 > 控制 > 目标表面尺寸，将目标表面尺寸设为自定义。
    4. 选择值 > 目标表面尺寸节点，然后将基数百分比设为 200。
涡芯内需要更精细的网格。
  1. 要向涡芯应用更精细的网格：
    1. 右键单击自动网格 (2D) > 自定义控制节点，然后选择新建 > 体控制。
    2. 选择体控制节点，然后将零部件设为涡芯。
    3. 选择体控制 > 控制 > 2D 面网格生成器节点，然后激活自定义尺寸。
    4. 选择相应的值 > 自定义尺寸节点，然后将基数百分比设为 20。
现在网格设置完成，可以生成网格。
  1. 要生成网格，右键单击几何 > 操作 > 自动网格 (2D) 节点，然后选择执行。
  2. 要查看最终网格，在可视化工具栏中，选择创建/打开场景 > 网格。

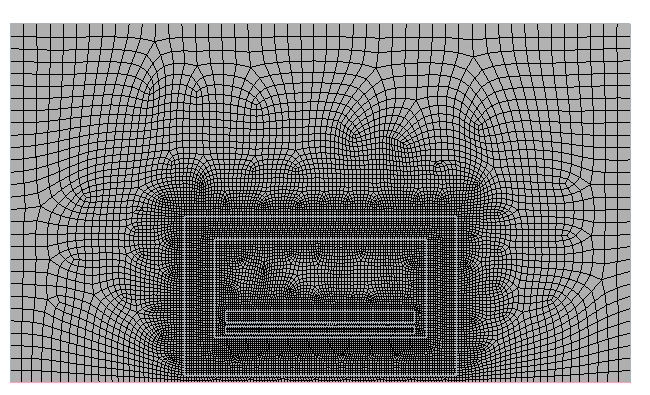

    网格如下所示：

  3. 保存模拟。
