设置火焰属性
使用烟火向导设置火焰属性。
访问该向导：
- 在菜单栏中，选择。
-

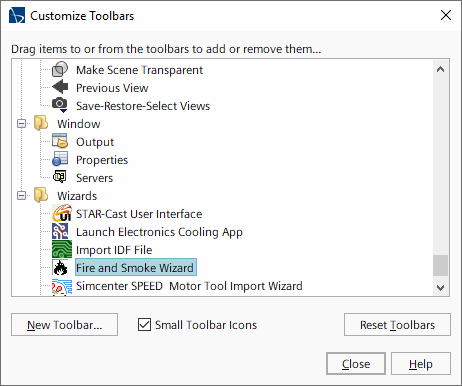

在自定义工具栏对话框中，向下滚动以找到烟火向导。
- 将烟火向导图标拖放至工作区顶部附近任一工具栏的末端。
- 在自定义工具栏对话框中，单击关闭。
-
要打开烟火向导，单击
(烟火向导)。
-
单击火焰动力学选项卡，然后设置下列属性：
属性 设置 打开火焰区 火焰 选择压力边界 房间：出口 最大模拟时间 200 秒 α= 3 p = 2 限制 Q 0.0629 MW - 单击设置图形参数。
- 在图形参数对话框中，将结束 X 范围设为 50，然后单击确定。

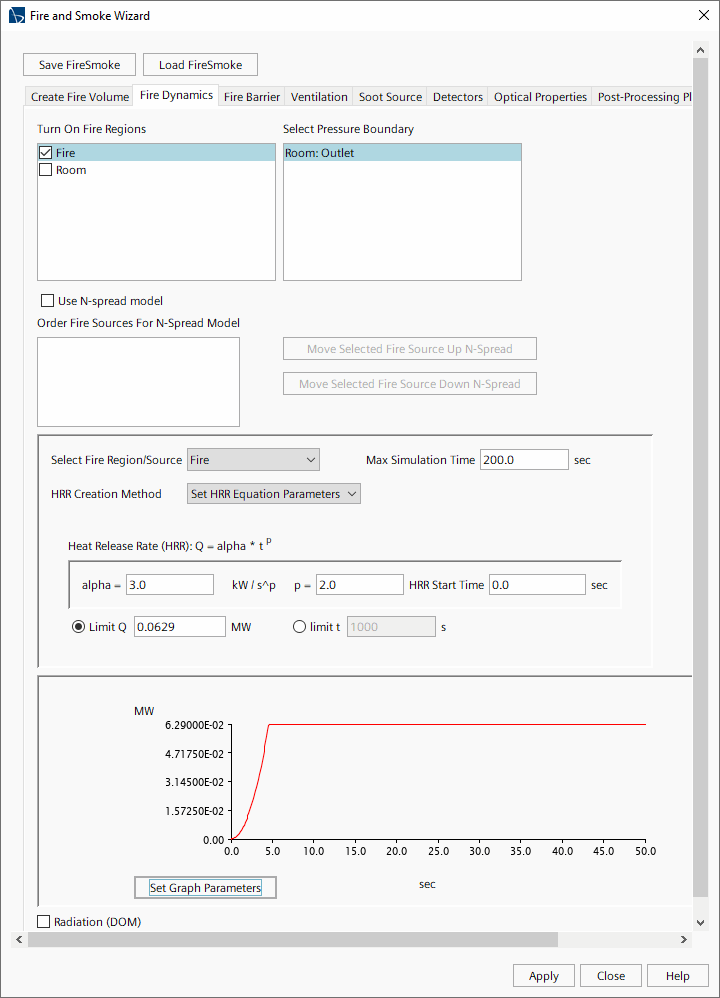

完成这些步骤后，对话框显示如下：
- 单击应用。
在本过程中，火源、根据高度变化的压力边界设置和标量源均已自动设置。
- 保存模拟。
