分析验证结果

本节教程介绍分析验证结果。

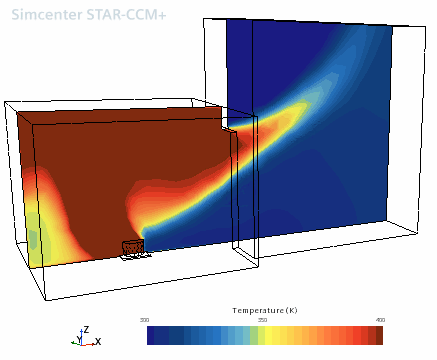

以下场景显示了在 300K 至 400K 的温度范围内绘制的 400 个时间步后的求解。

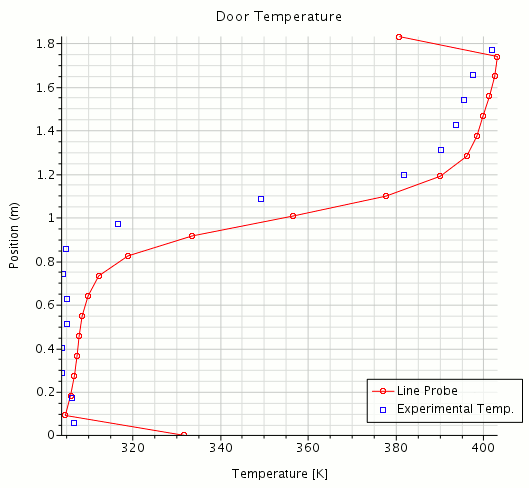

  1. 打开显示在定义的线探测位置处比较的门温度绘图。


    根据该模拟得出的温度分布与基于实验数据的分布基本一致。

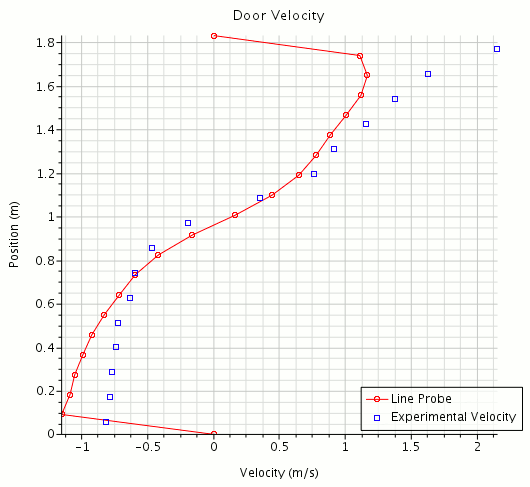

  2. 打开显示在已定义的线探测位置处进行研究比较的门温度绘图。


    模拟的速度分布与高达 1.5m 的实验数据基本一致。这点之后，实验数据指明，边界层中的最大速度高于模拟预测值。产生这一差异的一个原因可能是门口上部区域的网格单元的密度不足。良好的模拟做法是将体网格的基础尺寸减至 0.05 m，然后重构域并使用更加精细的网格重新运行模拟。使用更加精细的网格尺寸会使模拟结果和实验结果更一致。
