设置 Steckler 室火焰验证

设置表示墙壁和天花板表面的热传递系数。

在 Steckler 室火灾实验中，墙壁和天花板都是由厚度为 0.1m、导热率为 0.69W/m-K 的传导砖构成。将表示室内墙壁和天花板的五种壳表面的有效热传递系数均设为 6.9 W/m^2-K。

  1. 展开区域 > 室 > 边界 > 火焰室节点。
  2. 选择物理条件 > 热规格节点，然后将条件设为对流。
  3. 选择物理值 > 热传递系数节点，然后将值设置为 6.9 W/m^2-K。

打开辐射模型，然后根据温度将灰色气体吸收率设为场函数。

  1. 打开连续体 > 物理 1。
  2. 右键单击模型节点，然后选择选择模型。
  3. 在物理模型选择对话框中，按顺序选择以下模型：

    组合框

    模型

    可选模型

    辐射

    辐射

    参与媒介辐射 (DOM)

    辐射光谱（参与）

    灰体热辐射

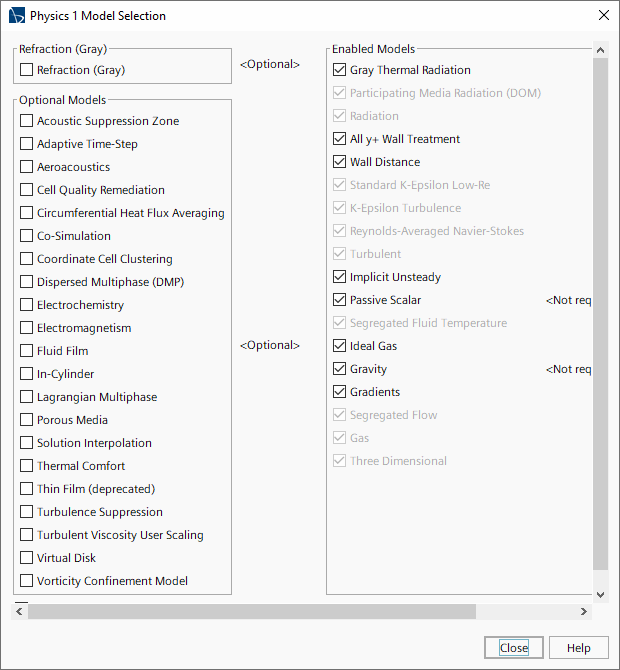

    物理模型选择对话框已启用下列物理模型：

  4. 单击关闭。
  5. 选择模型 > 气体 > 空气 > 材料特性 > 吸收系数节点，然后设置下列属性：
    节点 属性 设置
    吸收系数 方法 场函数
    场函数 标量函数 AbsorTempFunction
  6. 保存模拟。
