恢复预混湍流火焰速度封闭模型

Simcenter STAR-CCM+ 11.06 版中的预混湍流火焰速度封闭 (TFC) 模型恢复为小火焰生成流形 (FGM) 模型与湍流火焰速度封闭 (TFC) 火焰传播模型。 可以按照本节所述恢复预混模型设置。

作为提高并简化选择燃烧模型过程的计划一部分，Simcenter STAR-CCM+ 11.06 版中已停用预混 TFC 模型。

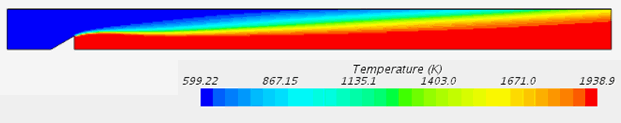

当在 Simcenter STAR-CCM+ 11.06 版或更高版本中加载 Simcenter STAR-CCM+ 11.06 版之前版本中保存的模拟时，预混 TFC 模型恢复为小火焰生成流形 (FGM) 模型与湍流火焰速度封闭 (TFC) 火焰传播模型。 某些设置以不同的方式定义，且必须重新设置。 下图显示了火焰承载器横截面上的温度比较。
预混 TFC 11.04


预混 FGM 11.06（部分预混）


Simcenter STAR-CCM+ 11.06 版将 FGM 模型作为预混燃烧的选项提供。 该模型与为部分预混燃烧提供的选项行为相同。 需要进一步的步骤来恢复 Simcenter STAR-CCM+ 11.04 版及更早版本中提供的预混行为。 这些步骤如下：

可以使用以下过程恢复停用的预混燃烧模型的设置：
  1. 重新定义反应流体束以匹配预混设置。
    1. 选择 [连续体] > FGM 表生成器 > 流体束节点，并将流体束分量设为“Premixed mixture(预混混合物)”。
    2. 选择流体束节点，然后使用 Simcenter STAR-CCM+ 11.04 版中为燃料/空气混合物入口边界设置的温度来设置流束温度。
    3. 选择 [连续体] > FGM 表生成器 > 流体束 > Oxidizer Stream(氧化剂束) 节点，并将流体束分量设为“空气”。
    4. 选择 Oxidizer Stream(氧化剂束) 节点，然后使用 Simcenter STAR-CCM+ 11.04 版中为燃料/空气混合物入口边界设置的温度来设置流束温度。
必须重新定义 Simcenter STAR-CCM+ 11.06 版之前模拟中设置的任何 FGM 表参数。
  1. 使用 [连续体] > FGM 表生成器创建 FGM 表。
    • 将“燃料成分”设为“预混混合物”，将“氧化剂”设为“空气”。
    • 将“燃料温度”设为 Simcenter STAR-CCM+ 11.04 版中设置的燃料/空气混合物入口边界的温度。
    • 将“压力”设为 Simcenter STAR-CCM+ 中指定的绝对压力。
  2. 选择 [物理] > 初始条件 > 混合分数分布节点，并将值指定为 1.0。
  3. 选择模型 > 小火焰生成流形 > 过程变量变化节点，并设置所需的方法。
  4. 要恢复点火器：
    1. 右键单击 [连续体] > 点火器节点，然后选择新建。
    2. 选择 ProgressVariableIgnitor 1 节点并指定所需的属性。
    3. 如果 ProgressVariableIgnitor 1 节点激活器设为脉冲，则选择脉冲子节点并指定所需的属性。
  5. 对于每个物理连续体中的所有入口和出口边界，选择 [边界] > 物理值 > 混合分数分布节点，并将值指定为 1.0。
